CWDM 1270-1650nm DFB laserový zdroj

Obsah

1. Představení CWDM 1270-1650nm DFB laserový zdroj s vestavěnými hnacími obvody

2. Technická Specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platba

10. Dodací lhůta

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

Představení produktu

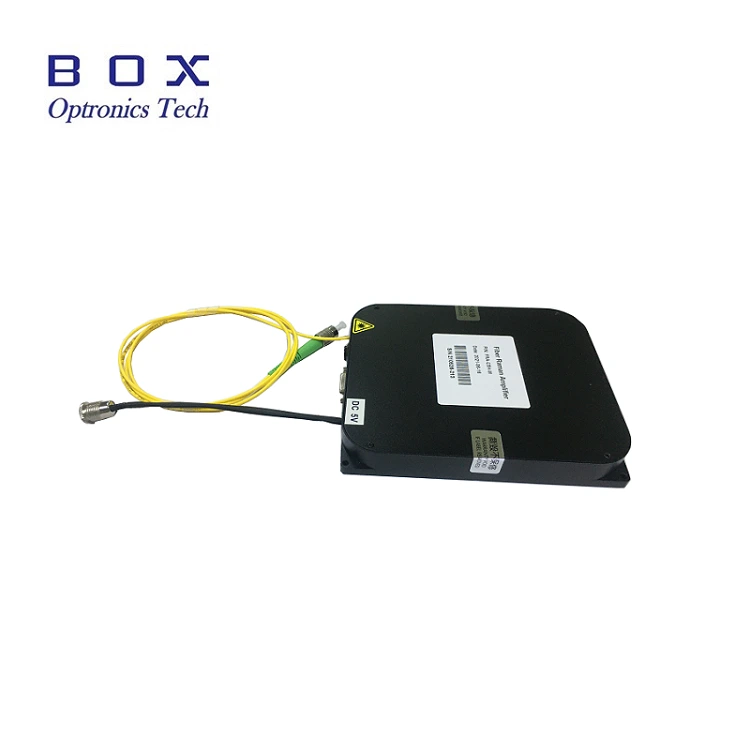

Jedná se o CWDM 1270-1650nm DFB laserový zdroj s Vestavěné řídicí obvody využívající polovodičový laserový čip DFB s výstupem výkon přes 10 mW, SM/PM vlákno a vynikající výkon a spektrální stabilita. to podporuje stolní a modulární konfigurace s komunikačním rozhraním popř monitorovací software pro systémovou integraci. Vhodné pro nelineární optiku výzkum, vláknové laserové čerpání a optické testovací systémy. Vyhněte se častému zapojování/ odpojení vláknových konektorů, aby se zabránilo hromadění prachu a čela poškození.

Produkt Specifikace

Vlastnosti produktu

● Výkon a spektrální stabilita;

● Výstupní výkon nastavitelné 10~100%;

● Modul/stolní deska volitelně s monitorováním komunikace pro snadné integrace;

● Podporuje Přizpůsobení SM/PM vlákna pro různé optické systémy.

Aplikace produktů

● Optické přenosové systémy;

● Vláknové laserové čerpání;

● Výzkum nelineární optiky.

Podrobnosti o produktu

● CWDM vlnová délka 1270~1650nm, WL tolerance je +/-3nm.

(K dispozici je jedna vlnová délka každých 20nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

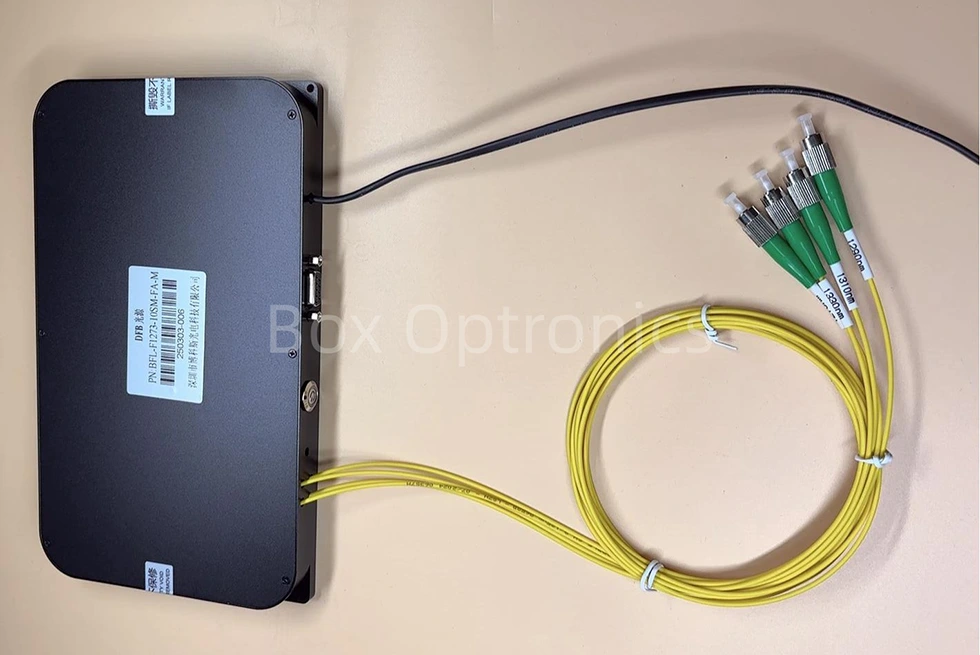

*Podpora přizpůsobeného vícekanálového laserového zdroje DFB

● Standardní příslušenství

Operační kroky

Krok 1. Vybalení: Před montáží zkontrolujte zda je kompletní veškeré příslušenství, včetně modulu laserového zdroje, USB dat kabel, napájecí adaptér, zkušební protokol atd.

Krok 2. Napájení: Připojeno k DC spínaný zdroj nebo regulovaný zdroj, který vyhovuje jejich výkonu požadavky na dodávky. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC 12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér dodávané podle místních norem napětí.)

Krok 3. Připojení výstupního vlákna: Otevřete protiprachový uzávěr na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno s testovaným zařízením nebo měřičem výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.

Setp4.Connect k hostitelskému počítači: Použijte datový kabel USB-RS485 DB9 pro připojení laserového zdroje DFB a počítače; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu k identifikaci Datový kabel sériového portu USB-RS485, jinak software hostitelského počítače a modul světelného zdroje nelze správně připojit a komunikovat. Prosím, zeptejte se Box Optronics pro řidiče.

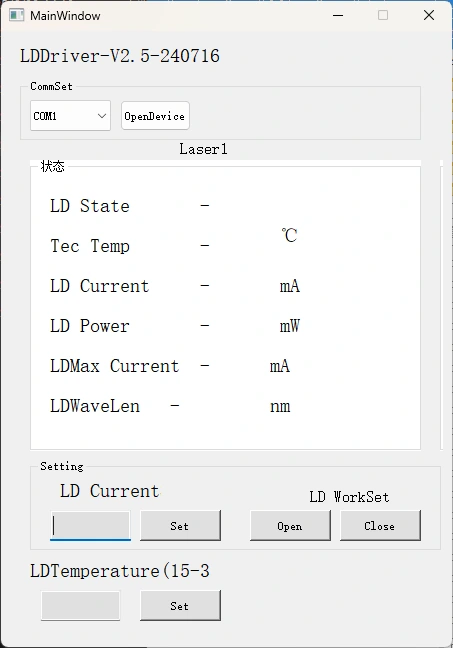

Step5.Control software: Box Optronics poskytuje sériové příkazy nebo PC software ovládat proud LD a teplotu LD laserového zdroje DFB. Vyberte správný port, nastavte proud a teplotu a poté klikněte na tlačítko otevřít. (Komu zabránit poškození, při prvním provozu pomalu zvyšujte proud měniče. Ne okamžitě použijte plný proud.)

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte jej připojení vlákna.

Objednávání informace

např.: BLD-1550-1HSM-FA-M

(Informace o objednávce: CWDM 1550nm DFB laserový zdroj s vestavěným pohonem Obvody, výstupní výkon 100mW, s vláknem SMF-28e, FC/APC konektor, modul balíček).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● Vyhněte se častému zapojování/odpojování optických konektorů hromadění prachu a poškození čelní strany.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a zkontrolujte pomocí a detektor konce vlákna před připojením. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení čelní strany. Nepoužité konektory zakryjte protiprachovými krytkami.

● Zařízení skladujte v suchém prostředí bez vlhkosti.

● Při dlouhodobém používání modulu zdroje laseru nezapomeňte zvažte odvod tepla a ventilaci modulu a umístěte jej modulu na chladiči.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
