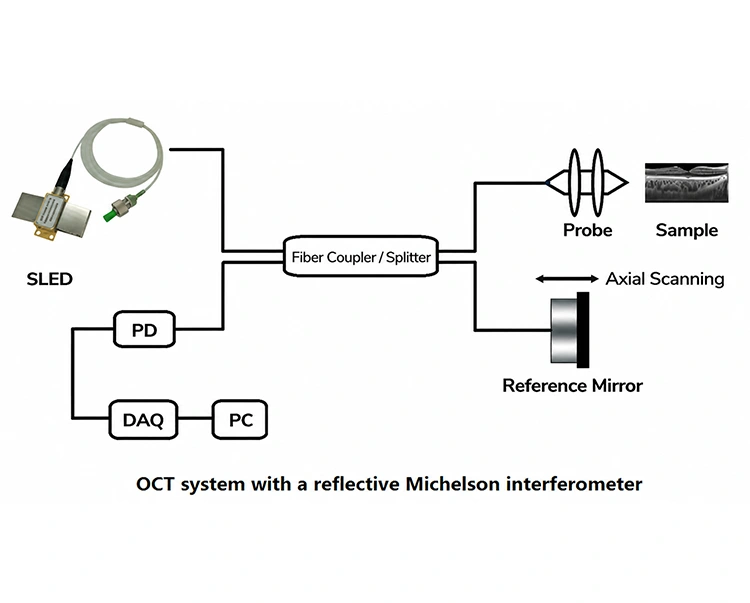

(1) Světlo vyzařované širokopásmovým zdrojem s nízkou koherencí (jako je SLED) je rozděleno na dva paprsky pomocí rozdělovače paprsků (nebo spojky vláken), které vstupuje do referenčního ramene a do ramene vzorku.
(2) Světlo v referenčním rameni se odráží zpět zrcadlem.
(3) Poté, co světlo v rameni vzorku osvětlí vyšetřovanou tkáň nebo materiál, vrátí se zpětně rozptýlené světlo z různých hloubek.
(4) Dva paprsky se rekombinují na rozdělovači paprsků; interferenční signál je generován pouze tehdy, když rozdíl optických drah mezi dvěma rameny spadá do koherenční délky světelného zdroje. Tato krátká koherenční délka zajišťuje systému vysoké axiální rozlišení.
(5) Skenováním polohy referenčního zrcadla nebo využitím frekvenčního rozmítání k získání interferenčních signálů může systém rekonstruovat dvojrozměrné nebo trojrozměrné tomografické obrazy vzorku vrstvu po vrstvě.
|
Komponent |
Popis funkce |
|
Světelný zdroj SLED |
Poskytuje širokopásmové světlo s nízkou koherencí a slouží jako hlavní zdroj světla pro systém OCT pro dosažení vysokého axiálního rozlišení; typicky pracuje v blízkém infračerveném pásmu 800–1550 nm. |
|
Vláknová spojka / rozbočovač |
Rozděluje zdroj světla na vzorkovací rameno a referenční rameno a kombinuje echo signály z obou ramen do detektoru. |
|
Sonda |
Zaměřuje světelný paprsek na povrch nebo vnitřek vzorku a sbírá zpětně odražené / zpětně rozptýlené optické signály z různých hloubek. |
|
Referenční zrcadlo |
Poskytuje stabilní referenční optickou dráhu. Mění délku optické dráhy referenčního ramene přesným axiálním skenováním, realizuje shodu interferenčního signálu s odraženým světlem z různých hloubek vzorku a dokončuje skenování s hloubkovým rozlišením. |
|
PD |
Detekuje interferenční optické signály z ramene vzorku a referenčního ramene. |
|
Systém sběru dat (DAQ) |
Převádí fotoelektrické signály na digitální signály pro zpracování a ukládání v reálném čase počítačem. |
|
PC |
Zpracovává získané interferenční signály pomocí algoritmů, jako je Fast Fourier Transform (FFT), a rekonstruuje 2D nebo 3D tomografické snímky vzorku s vysokým rozlišením. |

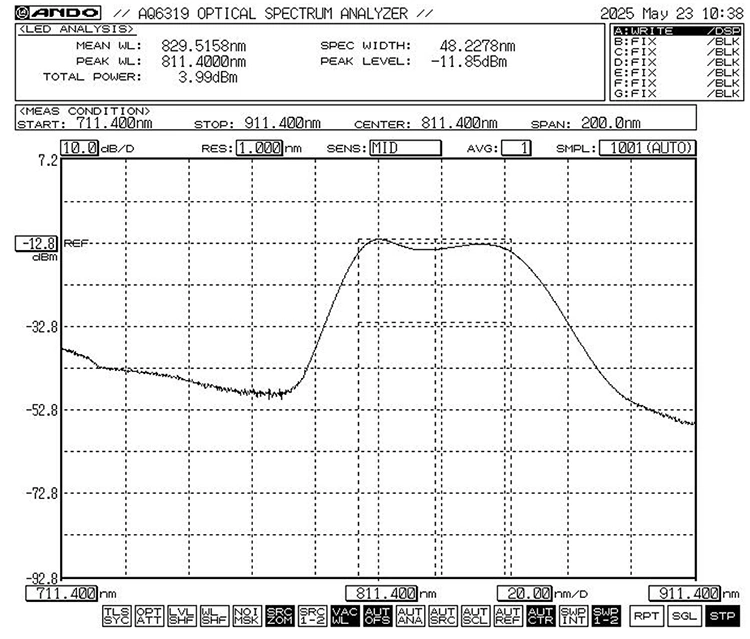

840nm 20mW SLED širokopásmový světelný zdroj

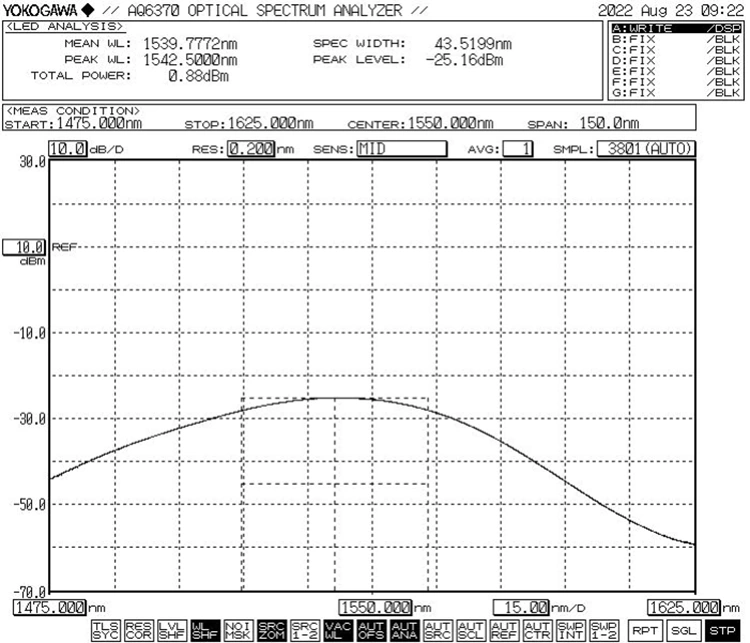

Světelný zdroj 1060nm 1064nm SLD
Q1: Jaká vlnová délka (v nm) širokopásmového světelného zdroje SLD se obvykle používá v OCT?
A1: Biomedicínské zobrazování → 800–1060 nm;
Průmyslová kontrola/aplikace vláknové optiky → 1300–1550nm.
Q2: Vyžaduje širokopásmový světelný zdroj SLED izolátor?
A2: Pro průmyslové aplikace je nutné nezávisle posoudit velikost odraženého optického výkonu; je-li to zaručeno, může být zapotřebí více izolátorů.
Otázka 3: Jsou zdroje světla SLD, které poskytujete, vybaveny vestavěným obvodem ovladače?
Odpověď 3: Ano, nabízíme modulární řešení, která integrují laserový čip, obvod ovladače a (volitelně) propojovací vlákno. To umožňuje přímé použití nebo další integraci systému bez nutnosti připojení externího ovladače.
-
