1550nm DFB 40mW vysoce výkonný motýlový laser

Obsah

1. Představení 1550nm DFB 40mW vysoce výkonný motýlí laser

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o balení

6. Informace pro objednání

7. Datový list

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. FAQ

Představení produktu

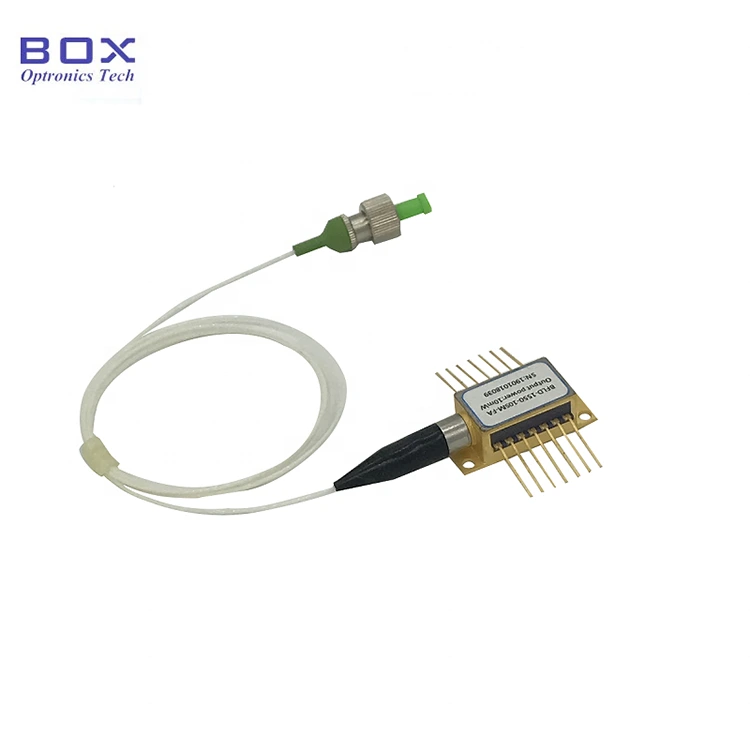

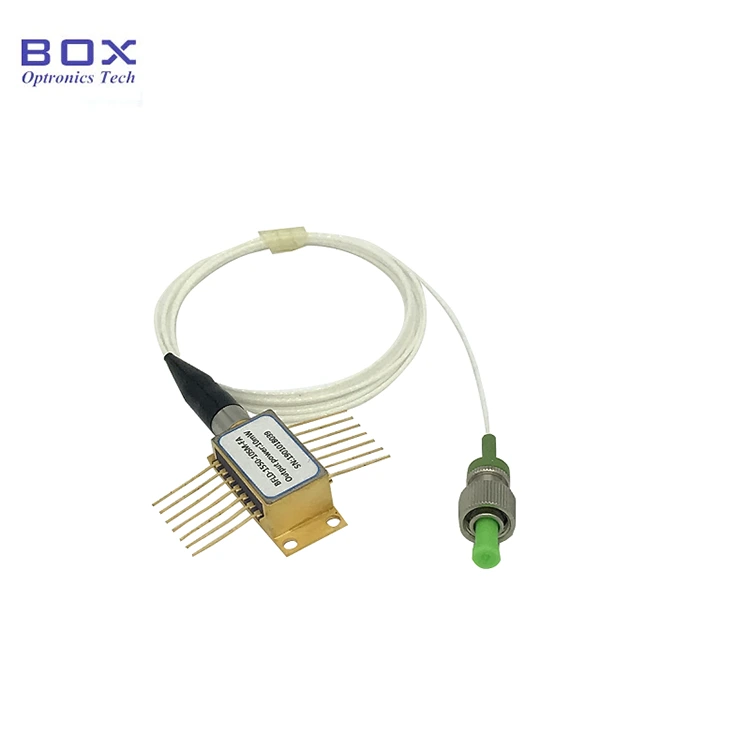

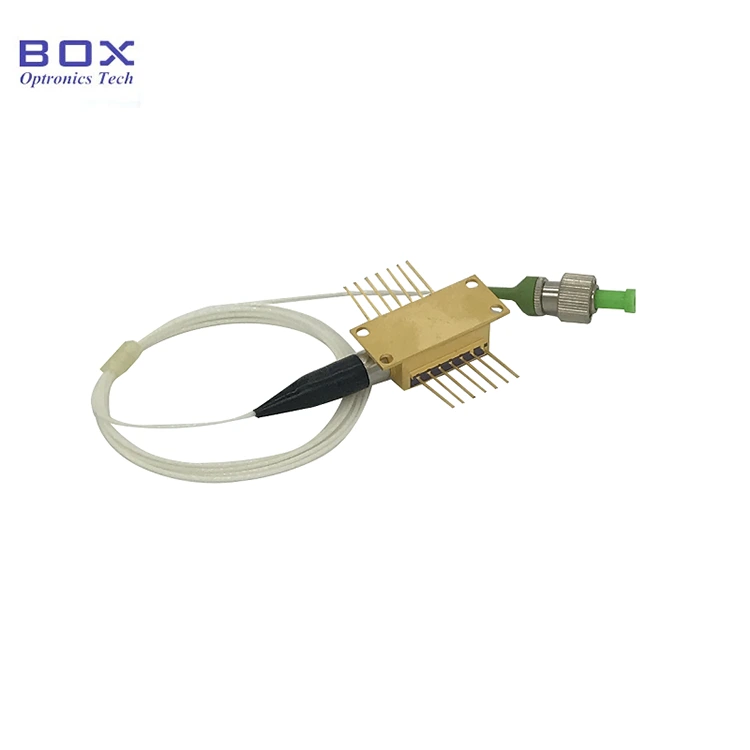

Jedná se o 1550nm DFB 40mW vysoce výkonný motýlkový laser, vestavěný TEC, monitor PD a termistor. Vyznačuje se stabilní vlnovou délkou 40 mW výstupní výkon a nízký prahový proud. Volitelně s SM/PM vláknem, široký provozní teplota a vysoká spolehlivost, vhodné pro vláknovou komunikaci, optické přístroje a snímání vláken. Ovládejte proud měniče a teplotu a zabraňte poškození nadproudem.

Produkt Specifikace

Vlastnosti produktu

● Multi-Quantum Well (MQW) lasery s distribuovanou zpětnou vazbou (DFB);

● SM vlákno nebo PM vláknový pigtail;

● Výstupní výkon 40mW;

● 14pinový Balíček BTF s TEC a Monitor PD.

Aplikace produktů

● Optické vlákno komunikace;

● Snímání optických vláken;

● Testování optických zařízení.

Produkt Podrobnosti

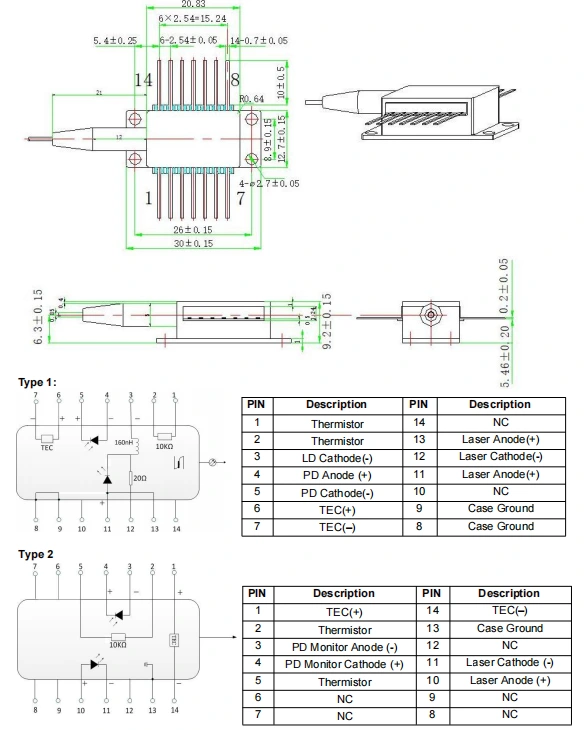

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1550nm DFB 40mW vysoká Power Butterfly Laser

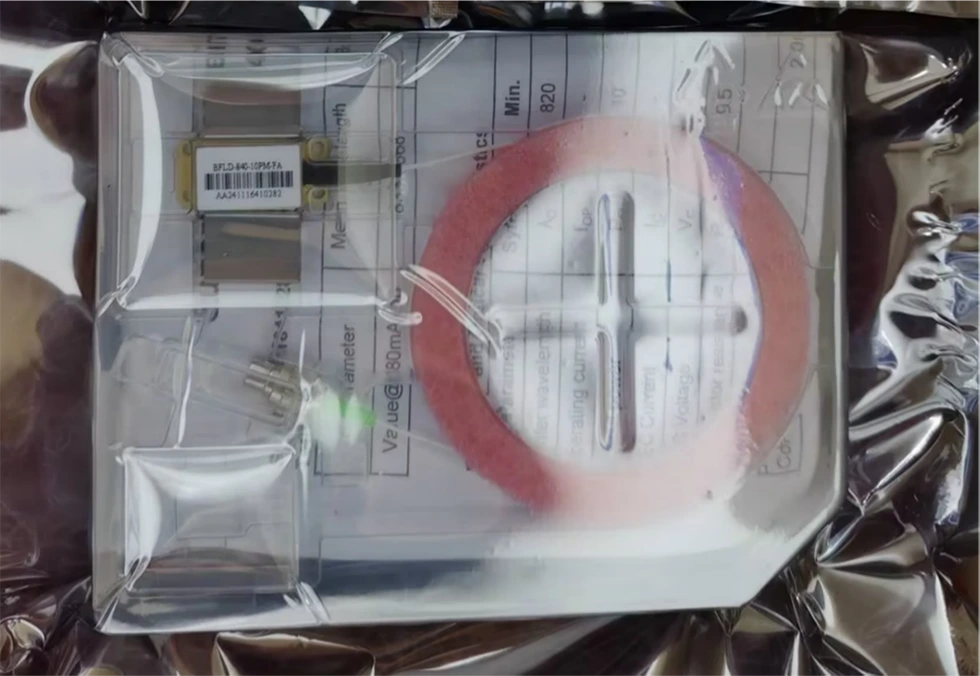

● Příklad balení

*Samostatné zařízení bez pohonu; balíček modulů integrovaný s ovladačem obvody jsou volitelné.

Objednávání informace

např.: BFLD-1550-40SM-FA1

(Informace o objednávce: 1550nm DFB 40mW High Power Butterfly Laser, SM vlákno, FC/APC konektor, telekomunikační pin).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10 pracovních dnů. (Pokud nějaké jsou skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být řádně uzemněna.

● Během procesu zapínání nikdy nepřipojujte přímo vysoký proud, např hrozí poškození čipu. Místo toho zapněte zařízení na aktuální úrovni blízko prahové hodnoty čipu a poté postupně zvyšujte proud v malém přírůstky, dokud nedosáhnete požadované úrovně.

● Před zapnutím všech součástí nejprve aktivujte chladič a poté pokračujte v postupných krocích zapínání, abyste zabránili přehřátí čipu a přetížení.

FAQ

● Je možné změnit vlnová délka úpravou proudu? jaký je rozsah?

--Ano. Proud koeficient vlnové délky je 0,01 nm/mA a teplotní vlnová délka koeficient je 0,1 nm/℃. Nastavitelný rozsah WL je kolem ~centra WL+/- 1 nm.

● Jaká je šířka čáry? Vy poskytují úzkou šířku čáry LD?

-3~5MHz. 1550 nm Úzká šířka čáry LD (volitelné): méně než 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Jaká je regulace výkonu rozsah?

--10~100%

● Jaká je vlnová délka tolerance?

--+/-3 nm. Méně je také volitelný.

● Poskytujete ochranu vláknová trubice a vláknový konektor?

--Ano. 900 um volných trubice a FC/APC, SC/APC nebo jiné konektory jsou volitelné.
