1550nm 1W vláknový laser

Obsah

1. Představení 1550nm 1W vláknového laseru

2. Specifikace produktu

3. Vlastnosti

4. Aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platby

9. Návod k obsluze

10. Provozní poznámky a údržba

11. Zajištění kvality a poprodejní servis

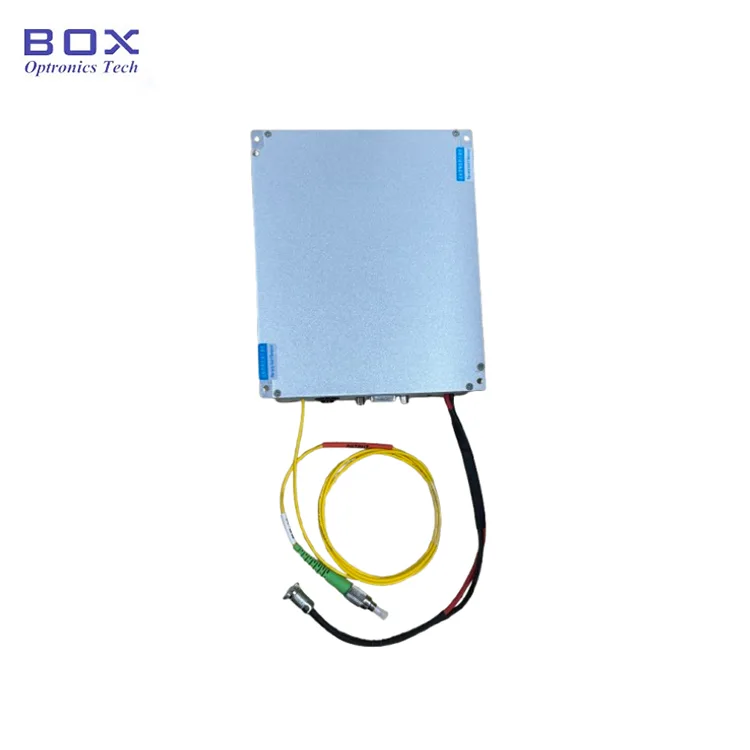

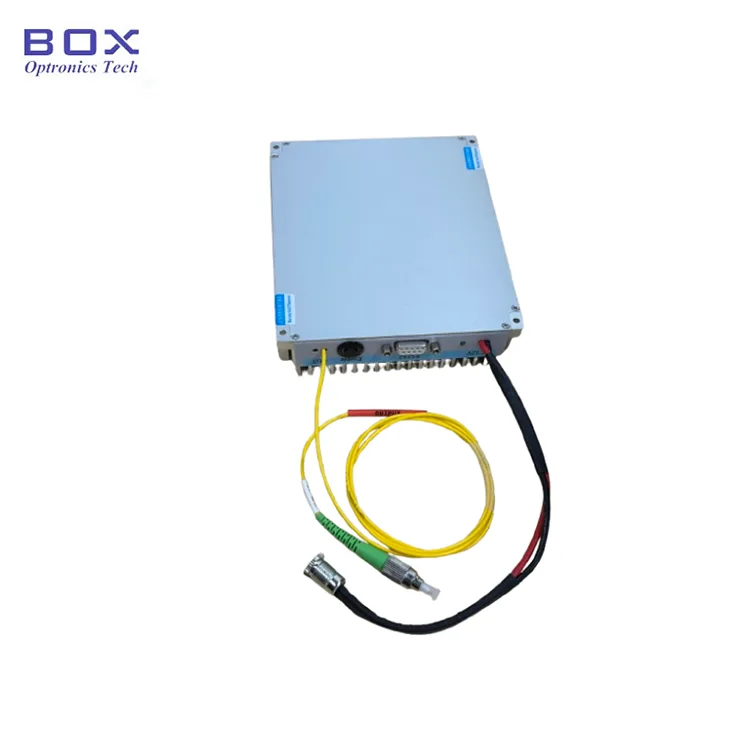

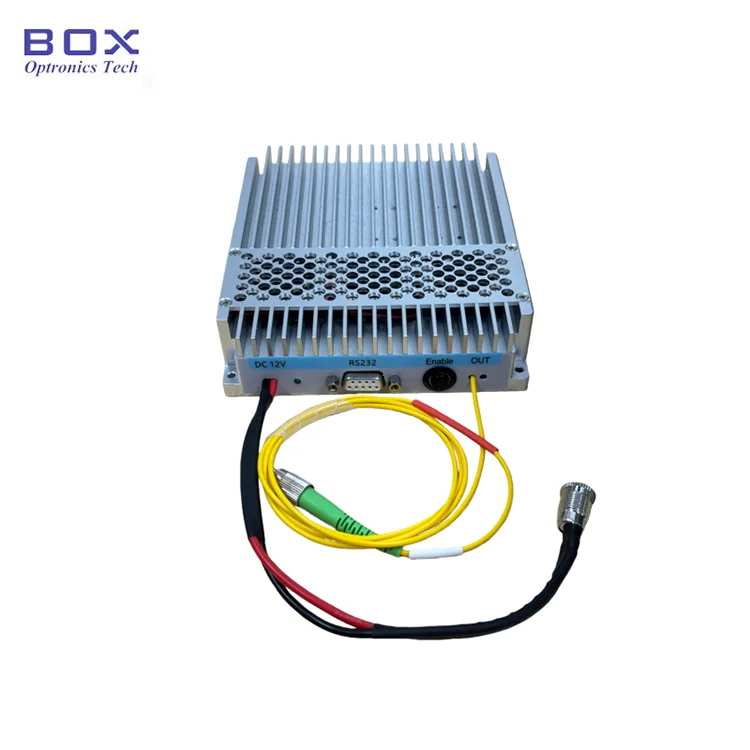

Představení produktu - 1550nm 1W vláknový laser

1550nm 1W vláknově spojený laser využívá DFB zárodečný laser kombinovaný s optickým modulem s vysokým výkonem, aby bylo dosaženo vysokovýkonného laserového výstupu na jedné vlnové délce. Vyznačuje se vysokou přesností vlnové délky a vysokým poměrem potlačení bočního režimu. Možnosti zahrnují jednovidové vlákno nebo vlákno udržující polarizaci; jednotka nabízí vysoký výstupní výkon s nastavitelným proudem, okamžitou emisi světla po zapnutí a uživatelsky přívětivý provoz, díky čemuž je ideální pro laboratorní použití výzkumnými pracovníky.

Specifikace produktu-1550nm 1W vláknově vázaný laser

Vlastnosti produktu-1550nm 1W vláknový laser

● DFB seed + architektura fáze s vysokým výkonem pro vyvažování šířky vedení a výkonu;

● Výjimečná stabilita výkonu pro dlouhodobý nepřetržitý provoz;

● Možnosti SM a PM vláken pro flexibilní integraci systému;

● Benchtop a balíčky modulů pro laboratorní a OEM integraci;

● 10%–100% plynulé nastavení výkonu.

Aplikace produktu-1550nm 1W vláknový laser

● Testování a výzkum koherentní optické komunikace;

● Nelineární optika a generování superkontinua;

● Světelný zdroj vysílače LiDAR;

● Pumpování vláknového zesilovače a charakteristika zisku.

Podrobnosti o produktu-1550nm 1W vláknový laser

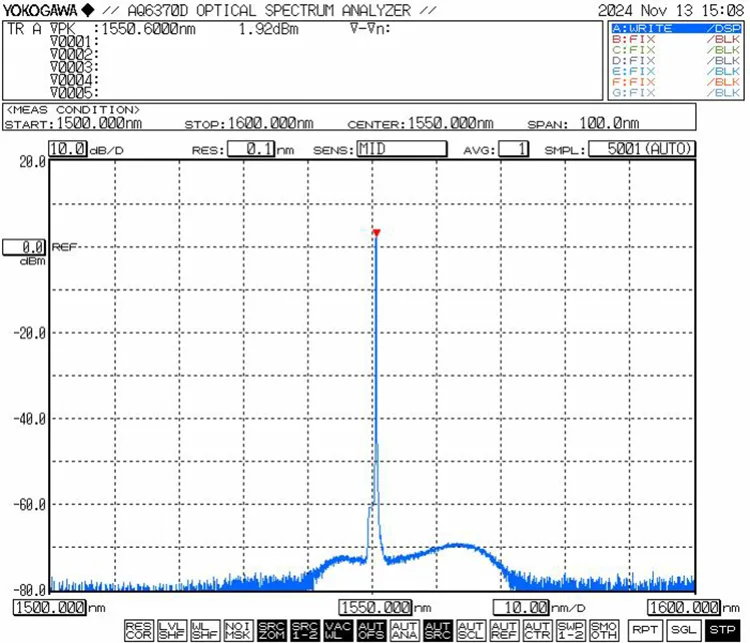

● Typická charakteristická křivka: λ= 1550 nm, šířka čáry ≤3MHz, Pavg= 20W

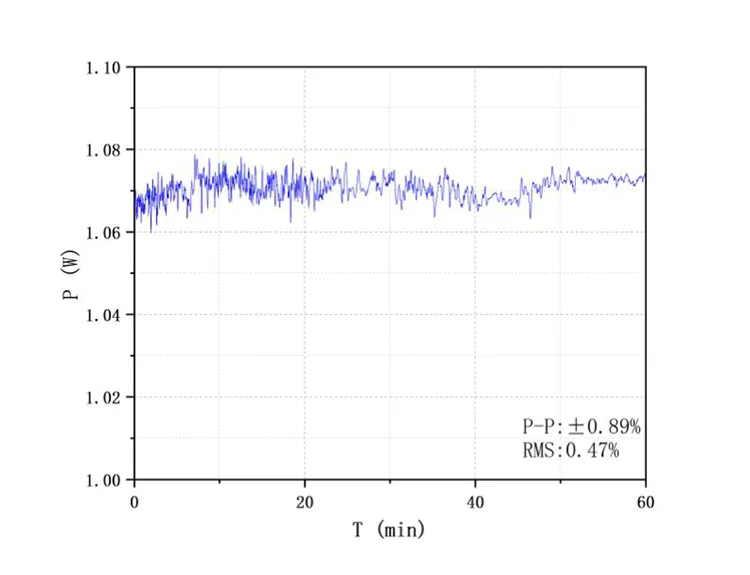

● Výkon laseru a stabilita výkonu (Test stability výkonu @ 1 W)

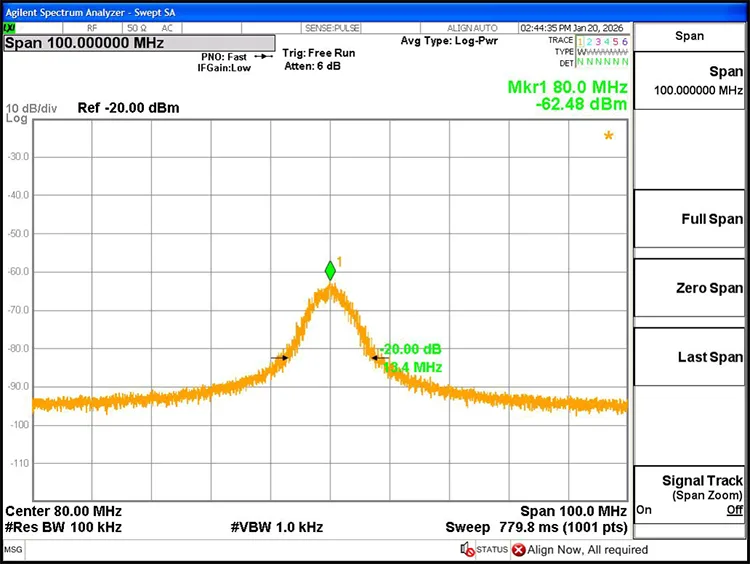

● Šířka čáry laseru@3dB: 0,67MHz

Informace pro objednání – 1550nm 1W vláknově spojený laser

např.: HFL-1550-30-PM-M31

(Informace o objednávce: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) výstupní výkon, PM1550fiber, balíček modulu).

Datový list a testovací list - 1550nm 1W vláknově spojený laser

Datový list

Testsheet

Podmínky nabídky a platby - 1550nm 1W vláknový laser

● Podmínky nabídky

(1) EXW

(2) DAP

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Operační kroky - 1550nm 1W vláknově spojený laser

Krok 1. Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní.

● Standardní příslušenství

Krok 2. Napájení: Napájecí port používá standardní rozhraní DC5,5×2,1 mm. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit zdroj světla. Napájecí kabel s konektorem ve tvaru U pro připojení ke spínanému zdroji napájení je k dispozici na vyžádání při nákupu.

Krok 3. Připojení výstupního vlákna: Odstraňte protiprachovou krytku z konektoru vlákna, zkontrolujte koncovou plochu, zda není znečištěná nebo poškozená, a před připojením k dalším optickým zařízením nebo testovacímu zařízení zajistěte čistotu. U výkonných modelů se doporučuje fúzní spojování.

Setp4. Připojení k hostitelskému počítači: K připojení modulu k počítači použijte přiložený sériový datový kabel USB-RS232. Nainstalujte vyhrazený sériový ovladač (poskytovaný společností Box Optronics), abyste umožnili komunikaci. Bez ovladače se hostitelský software nemůže připojit k modulu.

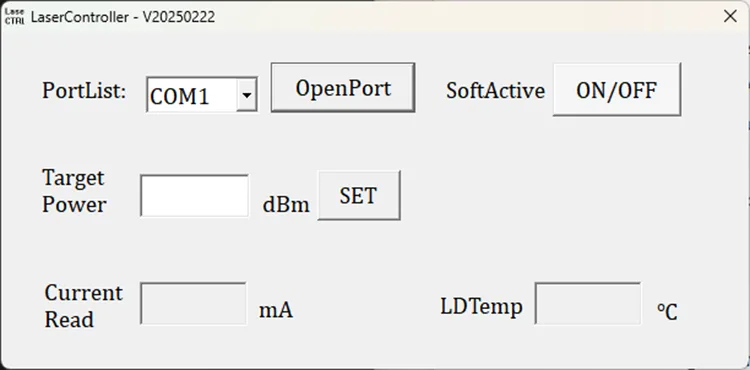

Krok 5. Ovládací software: Hostitelský software umožňuje nastavení výstupního výkonu a ovládání laserového výstupu pomocí tlačítka "SoftActive" (viz schéma rozhraní níže). Software zobrazuje nastavený proud čerpadla, výstupní výkon a stav monitorování teploty

Krok 6. Po použití klikněte na tlačítko Zavřít, vypněte napájení a odpojte optické připojení.

Provozní poznámky a údržba - 1550nm 1W vláknový laser

● Vyhněte se častému zapojování/odpojování konektorů vláken, abyste zabránili hromadění prachu a poškození koncových částí.

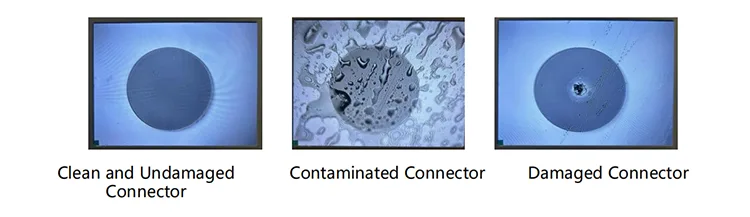

● Konektory vláken očistěte hadříkem nepouštějícím vlákna a před připojením je zkontrolujte pomocí detektoru konce vláken. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení koncové části. Nepoužité konektory zakryjte protiprachovými krytkami.

● Proveďte opatření proti vlhkosti, prachu a korozi; skladujte na suchém místě.

● Při dlouhodobém používání jej umístěte na chladič.

Zajištění kvality a poprodejní servis-1550nm 1W vláknový laser

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. bleskem, prachem) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Změněné nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
