Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

Přehled produktu   – Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

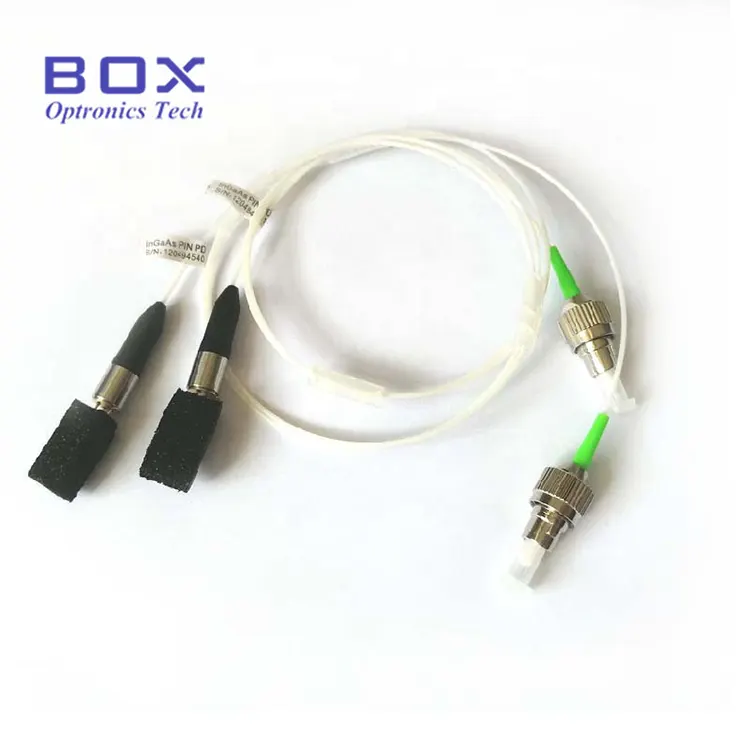

Koaxiální Pigtailed InGaAs PIN Photodiode Detector je optický detektor s rozsahem spektrální odezvy 1100-1650nm. Poskytuje vysokou odezvu na běžně používaných vlnových délkách 1310nm a 1550nm a je navržen pro optickou komunikaci, CATV, snímání a testovací a měřicí aplikace. BPD-70P10B-FA má aktivní plochu 70 um a 1metrový optický kabel s FC/APC konektorem a je dostupný ze skladu. Další konfigurace aktivních oblastí, obalů, vláken, konektorů a pinů jsou přizpůsobeny pro integraci OEM.

Klíčové vlastnosti   - Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

· Široký rozsah spektrální odezvy: 1100nm až 1650nm

· Vysoká odezva, nízký temný proud a nízká kapacita spoje

· Široká šířka pásma: 2,5 GHz

· Čas rychlého náběhu/doběhu: 0,3 ns

· Pigtailový optický výstup s FC/APC nebo jiným konektorem (k dispozici je také možnost zásuvky)

Typické aplikace   - Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

· Analogové optické přijímače pro CATV a optický přenos videa

· Širokopásmové systémy detekce RF přes vlákno

· Optické testovací a měřicí přístroje, včetně detekce signálu OTDR

· Distribuované optické vlákno, jako je distribuované akustické snímání (DAS)

· Monitorování optického výkonu v EDFA, DWDM a laserových systémech

· Výzkum ve fototonické laboratoři a integrace systému OEM

Specifikace produktu   - Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

Absolutní maximální hodnocení (TC = 25 °C)

Opticko-elektrické vlastnosti (TC = 25 °C)

Definice balíčku a pinu   – Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

Informace pro objednání   – Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

Modelová nomenklatura

BPD – XX X XX X – XX –   ( X   )

Příklad: BPD-70P10B-FA ( 70 m aktivní plocha, Pigtailový typ, 1,0 m vlákno, Pinout typu B, FC/APC konektor)

Poznámka: Délku pigtailu a pevný formát karty lze přizpůsobit. Strukturu produktu, velikost, optické parametry a technologické požadavky lze navrhnout dle požadavků zákazníka.

Datový list   – Koaxiální Pigtailed InGaAs PIN fotodiodový detektor

Datový list

Často kladené otázky (FAQ)

Otázka: Jaký je rozdíl mezi koaxiálním pigtailovým fotodiodovým detektorem a fotodiodami TO-can InGaAs?

Odpověď: Hlavní rozdíly jsou v designu balíčku a systémové integraci. Koaxiální pigtailový detektor integruje InGaAs PIN fotodiodu v hermetickém koaxiálním pouzdře s vláknovým pigtailem, což poskytuje přímé připojení vlákna a vysokofrekvenční výkon pro aplikace, jako jsou CATV přijímače a optická testovací zařízení. Fotodiody TO5/TO46 používají obaly z kovových plechovek s optickými okny a vyžadují externí optickou vazbu, díky čemuž jsou vhodnější pro detekci volného prostoru a měření optického výkonu.

Otázka: Jaký je rozdíl mezi variantami balení s pigtailem a zásuvkou?

Odpověď: Verze s pigtailem má trvale připojené vlákno pro přímé optické připojení, zatímco verze se zásuvkou poskytuje odnímatelné rozhraní pro vlákno pro pohodlné připojení a výměnu. Volba závisí především na požadavcích na integraci systému: pigtailové balíčky jsou vhodné pro pevné instalace OEM, zatímco obalové balíčky jsou vhodné pro testovací a laboratorní zařízení.

Otázka: Jak mám vybrat aktivní oblast InGaAs PIN fotodiody?

Odpověď: Průměr aktivní oblasti by měl být zvolen na základě velikosti optického paprsku, schématu spojení a šířce pásma detekce cíle. Menší průměry aktivní plochy vedou k nižší kapacitě přechodu a vyšší rychlosti odezvy, zatímco čipy s větší plochou poskytují vyšší účinnost optického sběru a uvolněnou toleranci zarovnání. U systémů s vlákny mohou středně velké možnosti, jako je 70 um, dosáhnout dobrého kompromisu mezi šířkou pásma a zeměpisnou šířkou zarovnání.

Související produkty

· 1mm aktivní plocha InGaAs PIN fotodioda

· 5mm InGaAs PIN fotodioda TO5

· Silikonová fotodioda TO46

· Zesilovač zesílení vláken dopovaného erbiem v pásmu C

Provozní poznámky a manipulace

· Při manipulaci s fotodiodou dodržujte správné postupy ochrany proti ESD, protože fotodiody InGaAs PIN jsou zařízení citlivá na ESD.

· Nedotýkejte se konce vlákna nebo optického konektoru holými prsty.

· Nepřekračujte absolutní maximální hodnocení uvedené v datovém listu.

· Vyhněte se nadměrnému ohýbání nebo mechanickému namáhání vlákenného pigtailu.
