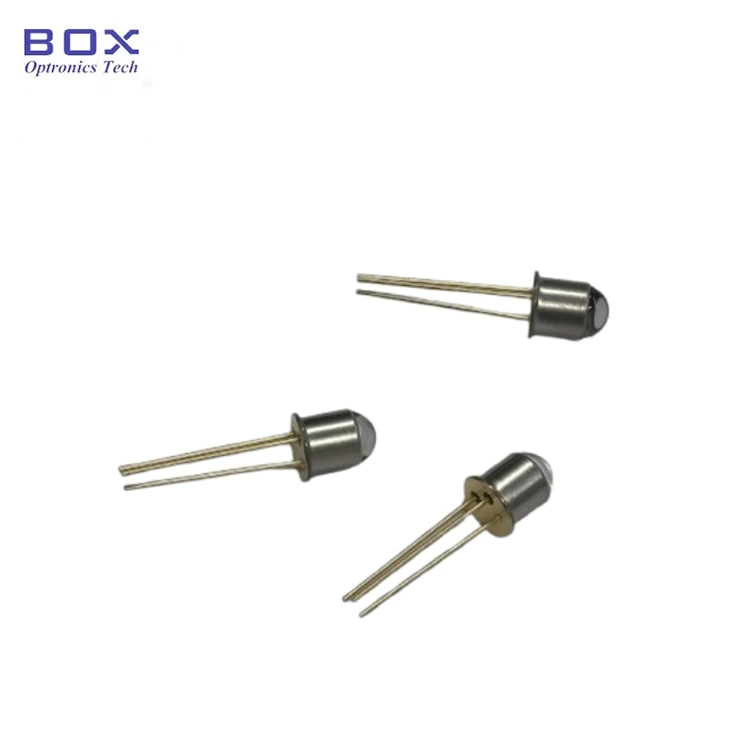

1mm Active Area InGaAs PIN fotodioda (modely: BPD-1STO46B-BL a BPD-1STO46B-FW) od Box Optronics je kompaktní, vysoce citlivý InGaAs PIN fotodetektor určený pro blízkou infračervenou optickou detekci v rozsahu vlnových délek 900nm až 1650nm. S aktivní plochou o průměru 1 mm poskytuje vyváženou kombinaci schopnosti sběru světla, vazebné tolerance a detekčního výkonu pro měření optického výkonu, optické přístroje a optické monitorovací aplikace.
K dispozici jsou dvě konfigurace pouzdra TO46: BPD-1STO46B-BL s okénkem s kulovou čočkou pro zlepšenou účinnost spojení s fokusovanými nebo optickými signály s vlákny a BPD-1STO46B-FW s plochým okénkem pro optickou detekci ve volném prostoru a aplikace vyžadující planární optické rozhraní. Obě verze jsou vybaveny hermetickým kovovým obalem TO46 pro spolehlivý dlouhodobý provoz.
· 1 mm průměr aktivní oblasti
· Široký rozsah spektrální odezvy: 900nm-1650nm
· Vysoká odezva: 0,9 A/W typická při 1310nm, 0,95A/W při 1550nm
· Nízký temný proud a nízká kapacita přechodu
· Kompaktní hermetický kovový obal TO46
· Dvě možnosti okna: kuličková čočka (BL) pro lepší účinnost spojování, ploché okno (FW) pro detekci volného prostoru
· Optické měřiče výkonu a systémy monitorování optického výkonu
· Zařízení pro testování a měření optických vláken
· Monitorování výkonu EDFA a optického zesilovače
· NIR spektroskopie a optické snímací systémy
· Aplikace pro optickou detekci volného prostoru
· Popis a kalibrace optických komponent
· Fotonické vybavení a integrace OEM
|
Parametr |
Symbol |
Hodnocení |
Jednotka |
|
Reverzní napětí |
VRmax |
20 |
V |
|
Teplota provozního pouzdra |
TOP |
-40 ~ +85 |
°C |
|
Skladovací teplota |
TST |
-55 ~ +120 |
°C |
|
Parametr |
Symbol |
Zkušební podmínka |
Min. |
Typ. |
Max. |
Jednotka |
|
Průměr aktivní oblasti |
φ |
- |
- |
1 |
- |
mm |
|
Rozsah spektrální odezvy |
λ |
- |
900 |
- |
1650 |
nm |
|
Odezva při 1310nm |
R |
- |
0.85 |
0.9 |
- |
A/W |
|
Odezva při 1550 nm |
R |
- |
- |
0.95 |
- |
A/W |
|
Provozní napětí |
V |
VR = -5V |
- |
- |
-5 |
V |
|
Temný proud |
Id |
VR = -5V |
- |
1.5 |
5.0 |
nA |
|
Kapacita křižovatky |
C |
VR = -5 V, f = 1 MHz |
- |
50 |
80 |
pF |
|
Šířka pásma 3dB |
Bw |
VR = 0V, RL = 50Ω |
- |
40 |
- |
MHz |
Typ balení: TO46 Hermetické kovové balení

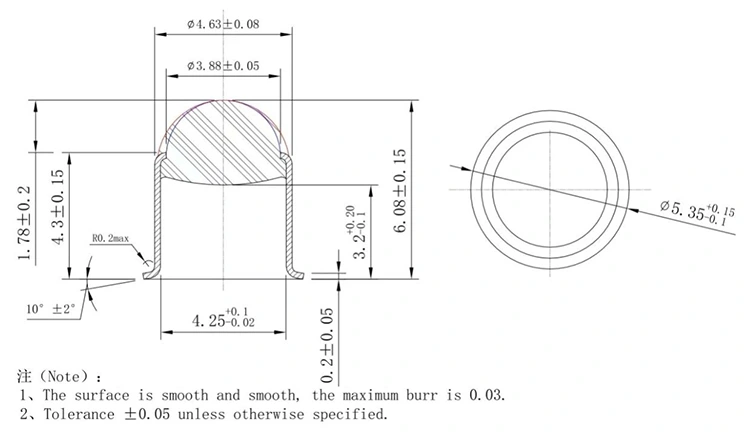

Kulová čočka:
Ploché okno:
BPD - X X AŽ XX - X - X
Příklad: BPD-1STO46B-FW
|
Pole |
Kód |
Popis |
|
Produktová řada |
BPD |
Box Photodiode Series |
|
Velikost aktivní oblasti |
1S |
1S = průměr 1mm (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm) |
|
Typ balíčku |
TO46 |
TO46 hermetický kovový obal |
|
Podtyp |
B |
kolík typu B |
|
Typ okna |
BL / FW |
BL = Kuličková čočka; FW = ploché okno |
Odpověď: BPD-1STO46B-BL má okénko s kulovou čočkou, které zlepšuje účinnost optického spojení zaostřením dopadajícího světla na 1mm aktivní plochu. Je vhodný pro optické signály vázané vlákny, fokusované paprsky a aplikace vyžadující vyšší toleranci vazby, jako je měření optického výkonu a testovací zařízení z optických vláken.
BPD-1STO46B-FWmá ploché optické okénko bez zaostřovací optiky, které poskytuje přímé optické rozhraní pro aplikace optické detekce a měření ve volném prostoru, kde je důležité zachovat původní profil paprsku.
Obě verze používají stejný InGaAs PIN fotodiodový čip a hermetické pouzdro TO46, přičemž konfiguraci optického okna lze zvolit podle způsobu připojení a požadavků aplikace.
Odpověď: Tato InGaAs PIN fotodioda poskytuje široký rozsah blízké infračervené spektrální odezvy od 900nm do 1650nm, pokrývající běžně používané optické vlnové délky včetně komunikačních pásem 1310nm a 1550nm. Odezva je specifikována na 1310nm (typicky 0,9A/W) a 1550nm (typicky 0,95A/W). Je vhodný pro měření optického výkonu, laserové monitorování, optické snímání a přístrojové aplikace vyžadující spolehlivou detekci NIR.
A: MOQ pro 1mm InGaAs PIN fotodiodu TO46 je 1ks. Podporujeme flexibilní množství objednávek, od jednotlivých jednotek pro výzkum a vývoj a prototypování až po větší objemy pro výrobu přístrojů a OEM programy.
A: Ano. Box Optronics také poskytuje vláknové pigtailed InGaAs fotodiodové moduly s možnostmi konektorů pro přímé připojení optických vláken. Tyto moduly integrují fotodiodový čip InGaAs s vláknovou spojkou v kompaktním balení, vhodném pro OEM integraci do optických přístrojů a optických systémů.
· Koaxiální Pigtailed InGaAs PIN fotodiodový detektor
· 2mm InGaAs PIN fotodioda TO5 (model BPD-2STO5B-FW)
· 3mm InGaAs PIN fotodioda TO5 (model BPD-3STO5B-FW)
· 5mm InGaAs PIN fotodioda TO5 (model BPD-5STO5B-FW)
