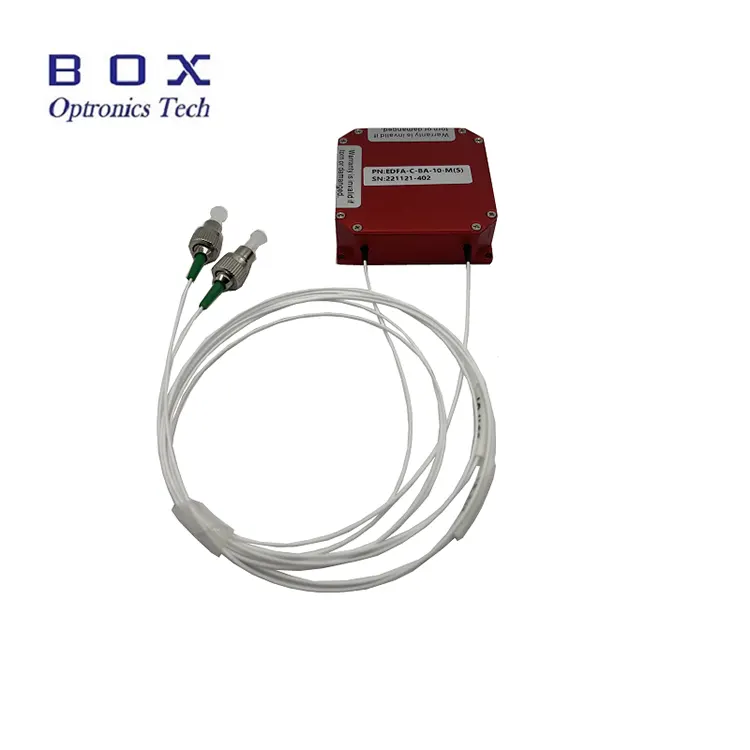

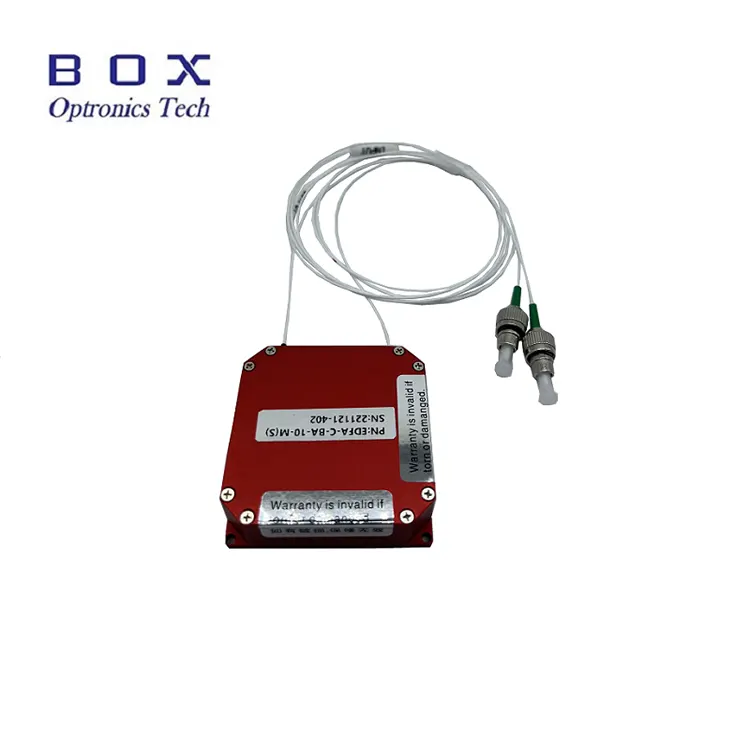

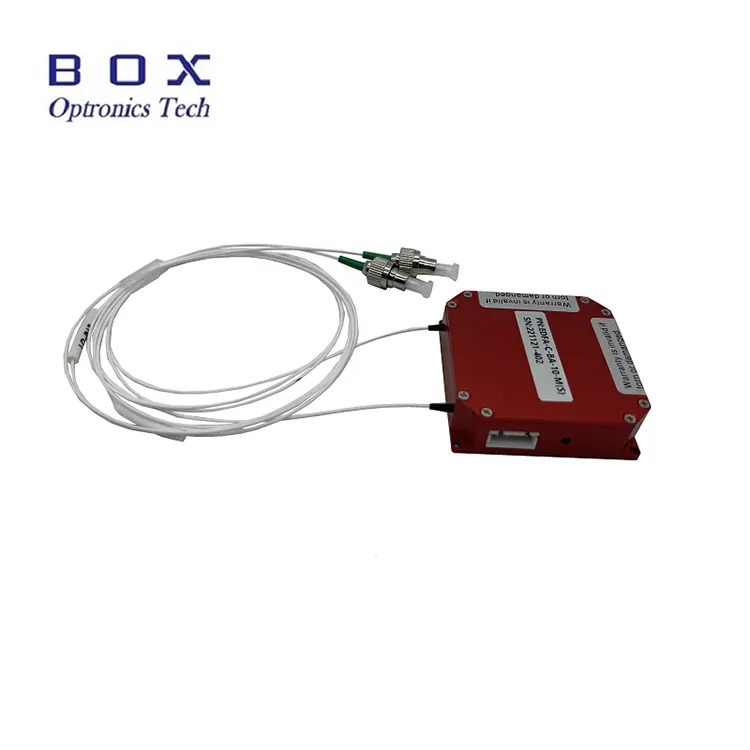

Mikromodul C-band erbiem dopovaný Fiber Booster Zesilovače jsou určeny pro aplikace v omezených prostorech. Rozměry jsou 50 (Š) × 50 (H) × 15 (V) mm nebo 45 (Š) × 65 (H) × 10 (V) mm volitelné. Mohou být používá se pro výkonové zesílení laserových signálů v C-pásmu 1530~1565nm rozsah vlnových délek. Vyznačují se vysokým výkonem 10/13/17/20/23 dBm a nízkou hlučností. A Pro provoz PC je k dispozici komunikační sériový port a napájecí kabel. Kdy pomocí těchto modulů zajistěte, aby koncová plocha vlákna byla čistá, dávejte pozor na laser vstupní omezení a přijměte nezbytná bezpečnostní opatření pro laser.
|
Parametry |
Jednotka |
Hodnoty |
Poznámky |
||||
|
Rozsah vlnových délek |
nm |
1530~1565 |
C-pásmo |
||||
|
Vstupní výkon |
dBm |
-6~+3 |
|
||||
|
Výstupní výkon |
dBm |
10 |
13 |
17 |
20 |
23 |
Vstup 3dBm |
|
Hlukové číslo |
dB |
≤5,0 |
Vstup 3dBm |
||||
|
PDG |
dB |
≤0,3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
Vstupně/výstupní izolace |
dB |
≥35 |
|
||||
|
Monitor napájení |
dB |
|
Vstup/Výstup |
||||
|
Provozní režim |
- |
|
ACC/APC |
||||
|
Pigtailové vlákno |
- |
SMF-28 |
FC/APC |
||||
|
Režim ovládání |
- |
DB9 Female (RS232)/TTL |
|
||||
|
Komunikační rozhraní
|
- |
ZH2,54-4PIN |
Modul M15 |
||||
|
- |
ZH1,5-6PIN |
Modul M10 |
|||||
|
Rozměry |
mm |
50(Š)×50(H)×15(V) |
Modul |
||||
|
10~20dBm:45(Š)×65(H)×10(V) |
Modul |
||||||
|
Napájení |
- |
DC 5V, <10W |
Modul |
||||
|
Provozní teplota |
℃ |
-5 ~ +55 |
|
||||
|
Provozní vlhkost |
℃ |
0~70% |
|
||||
● Široký rozsah vlnových délek-1530~1565nm;
● Subminiatura design;
● Nízká hlučnost <5dB;
● Režim ovládání RS232/TTL.
● Optické vláknová komunikace;
● Optické vláknový senzor;
● Vláknina laser.

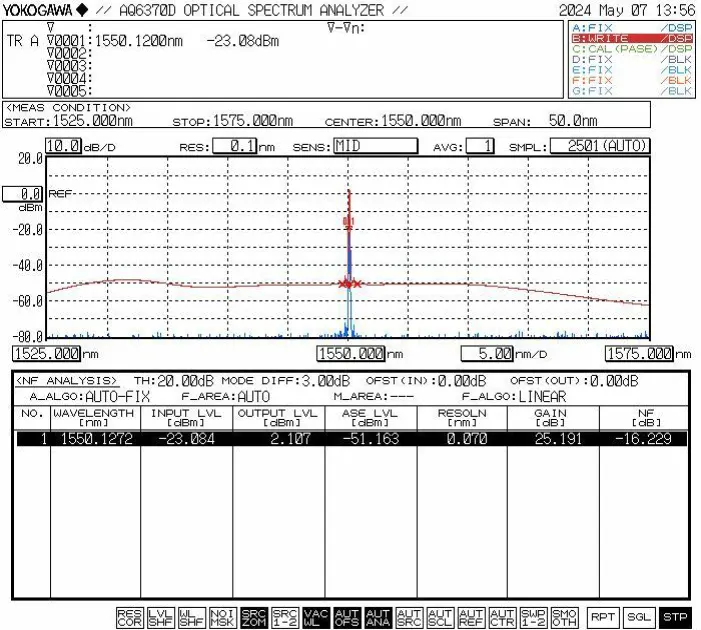

● Typická charakteristická křivka
● Definice komunikačního pinu (zleva doprava: 1 až 4):
Úroveň komunikace odpovídá standardům TTL. TTL-RS232 pro připojení k počítači je nutná konverze úrovně.
|
Kolík |
Definice |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
Jméno |
typ EDFA |
Vlnová délka |
Výstupní výkon |
Typ vlákna |
Dimenze |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Dopováno erbiem Vláknový zesilovač |
BA: Booster-Amp |
C:C pásmo |
10:10 dBm 13:13 dBm 17:17 dBm 20:20 dBm 23:23 dBm |
SM:SMF-28e |
MIC: Modul |
např.: EDFA-BA-C-23-SM-MIC
(Informace o objednávce:Mikromodul C-band dopovaný erbiem Fiber Booster Amplifier, 23dB výstupní výkon, s vláknem SMF-28, balíček modulů).
Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com
● Podmínky nabídky
(1) EXW:
Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.
● Platební podmínky
PayPal a T/T jsou k dispozici.
Výroba trvá přibližně 10-15 pracovních dnů. (Pokud jsou nějaké na skladě, bude to rychlejší odesláno.)
Mezinárodní logistika může trvat 3-5 pracovních dnů.
Krok 1. Vybalení a montáž
Před montáží zkontrolujte, zda je veškeré příslušenství kompletní.
Krok 2. Připojení napájecího zdroje a vlákna Propojovací šňůry
Připojte napájecí zdroj; připojte signální světlo ke vstupu
Krok 3. Zapnutí zesilovače

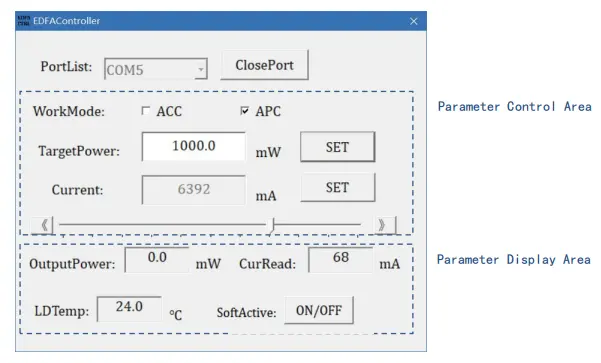

Zapněte napájení zesilovače. Poznámka: Provozní proud a zisk hodnoty jsou parametry nastavené hostitelským počítačem při posledním vypnutí a lze v případě potřeby upravit pomocí softwaru. Je přísně zakázáno zapojovat nebo během provozu laseru odpojte konektory vláken.
Setp4.Shutdown
Po použití odpojte napájecí kabel.
● Neodpojujte napájení přímo, když je zesilovač zapnutý provozní.
● Udržujte vláknové konektory bez prachu, abyste zabránili spálení vlákna čelní plocha konektoru. Konektor vlákna předem vyčistěte bezprašným papírem na čočky připojení, zkontrolujte jej pomocí inspektoru koncových ploch vláken a připojte přes přírubu až po potvrzení čistoty. V opačném případě může dojít k poškození koncového čela konektoru vláken spálit při zapnutí laseru. Zajistěte provoz bez laseru, když spojovací příruby, a když je nepoužíváte, nasaďte si protiprachové krytky.
● Udržujte zařízení v suchu a skladujte je na suchém místě.
● Záruční doba:
Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.
● Výjimky z bezplatné záruky:
Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:
(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.
(2) Poruchy v důsledku nesprávné obsluhy uživatelem.
(3) Zjevné fyzické poškození způsobené lidskou chybou.
(4) Neoprávněná demontáž, úprava nebo oprava.
(5) Upravené nebo neúplné záruční štítky na krytu.
(6) Poškození nebo ztráta během přepravy.
