C-pásmový erbiem dopovaný vláknový zesilovač

Obsah

1. Představení C-pásmový erbiem dopovaný vláknový zesilovač

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a testsheet

8. Podmínky nabídky a platba

9. Dodací lhůta

10. Operační kroky

11. Provozní poznámky a Údržba

12. Zajištění kvality a Poprodejní servis

Představení produktu

C-pásmové erbiem dopované vláknové zesilovače jsou navrženo pro aplikace v optické komunikaci, optickém snímání, CATV, a laboratorní výzkum. Vyznačují se širokým rozsahem vlnových délek, vysokým výkonem a nízká hlučnost, s provozními režimy ACC i APC. Komunikační sériový port a napájecí kabel jsou dodávány pro provoz typu plug-and-play. Příkazy jsou k dispozici pro snadnou integraci do zákaznických systémů. Vícenásobný výstupní výkon k dispozici jsou nastavení od 15 do 26 dBm, s jedním režimem a možnosti vlákna udržujícího polarizaci. V ceně je zahrnuta jednoletá záruka. Kdy pomocí těchto modulů zajistěte, aby koncová plocha vlákna byla čistá, dávejte pozor na laser vstupní omezení a přijměte nezbytná bezpečnostní opatření pro laser.

Produkt Specifikace

Vlastnosti produktu

● Široký rozsah vlnových délek;

● Vysoká výstupní výkon;

● Nízká hlučnost;

● DB9 Komunikace samice (RS232) pro snadnou integraci.

1. Aplikace produktu-C-pásmo Erbiem dopovaný vláknový zesilovač

● Optické vláknová komunikace;

● Optické vláknový senzor;

● Vláknina laser.

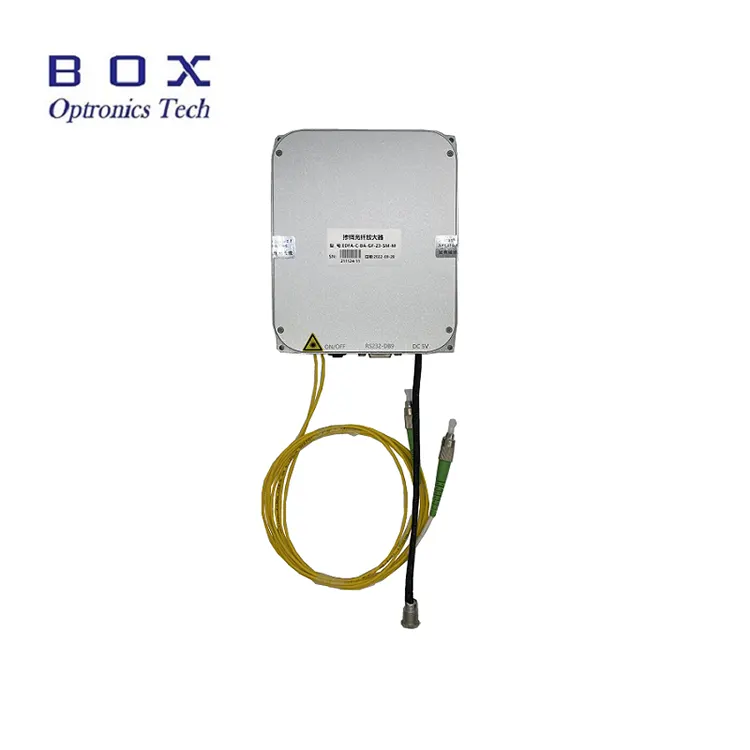

Produkt Podrobnosti

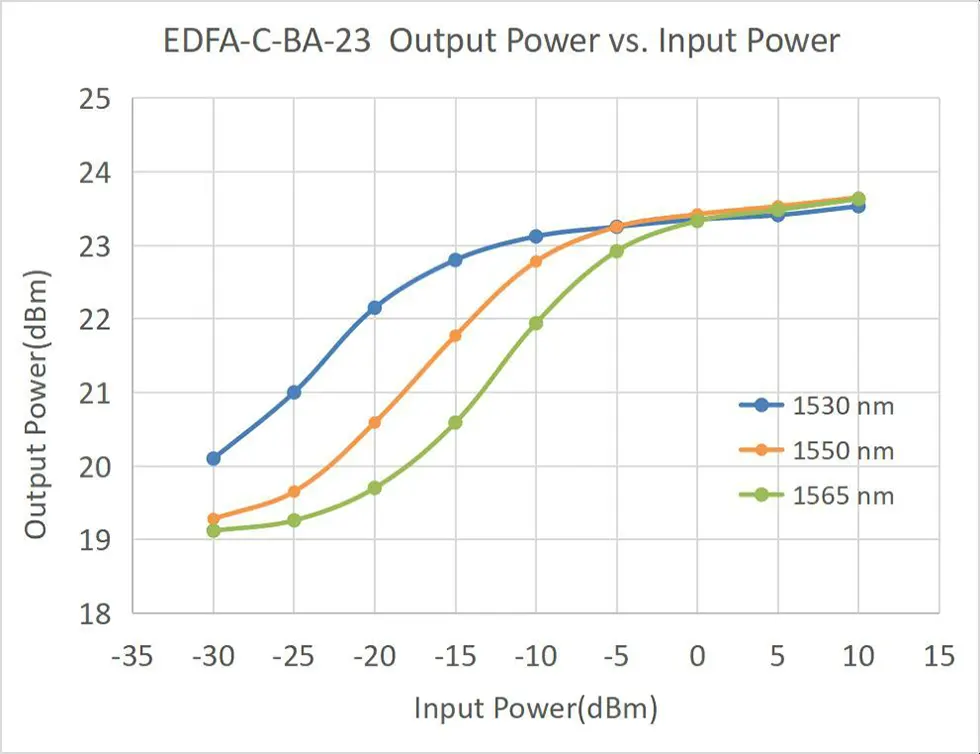

● Typická charakteristická křivka

● Standardní příslušenství

Objednávání informace

např.: EDFA-C-BA-23-SM-M

(Informace o objednávce: erbiem dopovaný vláknový zesilovač v pásmu C, výstupní výkon 23 dB, s vláknem SMF-28, balíček modulů).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10-15 pracovních dnů. (Pokud jsou nějaké na skladě, bude to rychlejší odesláno.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Kroky

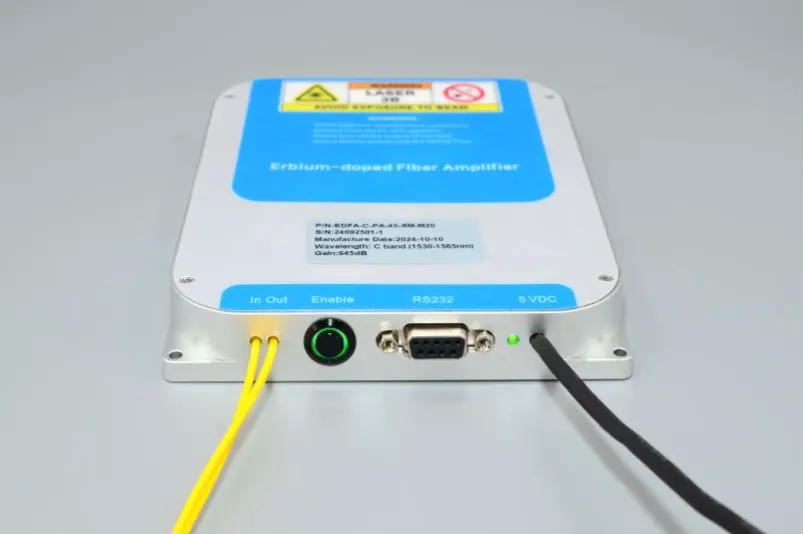

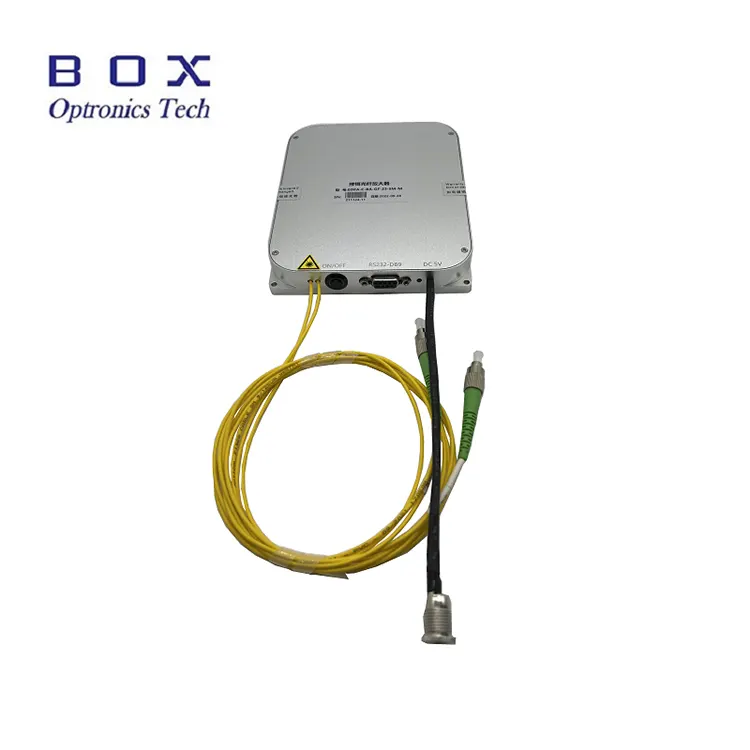

Krok 1. Vzhled: Přední strana EDFA je postupně vybaven vstupními a výstupními optickými vlákny, an přepínač pro aktivaci výstupu optického zesílení, komunikace s hostitelským počítačem rozhraní (výchozí RS232 DB9), kontrolka napájení a napájecí kabel (výchozí DC 5V).

Krok 2. Napájení: Napájení port je výchozí napájení DC5,5×2,1 mm rozhraní a odpovídající napájecí adaptér DC5V DC bude poskytnut, když produkt opouští továrnu. Způsob připojení mezi napájecím adaptérem a modul EDFA je znázorněn na obrázku níže. Prosím ujistěte se, že používáte originální odpovídající napájecí adaptér. Použití nevhodného napájecího adaptéru bude způsobit, že EDFA nebude správně fungovat nebo poškodí EDFA. Ve tvaru U Konektorová napájecí linka může být také poskytnuta uživatelům pro připojení k a spínaný zdroj, ale měl by být navržen předem při pořizování.

Krok 3. Připojení vláknových propojek: Otevřete prachový uzávěr konektoru optického vlákna, zkontrolujte koncovou plochu vlákna a před připojením jiného optického zařízení se ujistěte, že nedochází k žádnému znečištění a poškození vláknová zařízení nebo testovací zařízení. Pro výstupní vlákno vysoce výkonného EDFA modelu se pro spojení doporučuje použít metodu fúzního spoje.

Setp4.Heat Dissipation:This erbiem dopovaný modul vláknového zesilovače generuje určité množství tepla. The spodní plocha zesilovače (strana bez textu) by měla být blízko kontaktu s chladičem, žebrem pro odvod tepla nebo kovovým povrchem spodní části šasi uživatele. K dosažení se doporučuje vhodné chlazení vzduchem dobrý efekt odvádění tepla. Doporučené optimální pracovní prostředí teplota je -5 ~ +35 ℃. Když okolní teplota přesahuje 50 ℃, zesilovač v pohotovostním stavu se nespustí. Při okolní teplotě přesahuje 55 ℃, zesilovač v pracovním stavu automaticky zastaví výstup laseru a vstoupí pohotovostní stav pro vlastní ochranu. Když okolní teplota klesne na 50 °C, zesilovač automaticky obnoví výstup.

Krok 5. Vstupní optický výkon: Tento erbiem dopovaný vláknový zesilovač nemá žádný práh požadavek na výkon vstupního optického signálu. Když průměrný výkon vstupní optický signál je snížen na téměř nulový výkon, zesilovač bude stále udržovat pracovní stav a výstupní port bude mít spontánní emisi výstup. Chcete-li však dosáhnout ideálnějšího zesilovacího efektu a poměru signálu k šumu poměru, doporučuje se řídit vstupní optický výkon v rámci výkonu rozsah popsaný ve zkušebním listu nebo specifikaci produktu.

Krok 6. Řízení hostitelského počítače: Tento zesilovač je modulární produkt a potřebuje být kombinován s vyhrazeným hostitelským počítačovým softwarem pro nastavení a monitorování pracovní stav a provozní parametry EDFA. Potřeby počítače uživatele k instalaci programu ovladače sériového portu USB-232 a hostitelského počítače EDFA ovládací software poskytovaný naší společností. Ovladač sériového portu USB-232 program musí být nainstalován, jinak se software hostitelského počítače nemůže připojit a normálně komunikovat s modulem EDFA. Je třeba poznamenat, že Program ovladače sériového portu USB-232 by měl být konzistentní se skutečným USB-232 použitý kabel sériového portu. Číslo verze softwaru hostitelského počítače EDFA software by měl být v souladu s číslem verze softwaru zaznamenaným na zkušební list produktu.

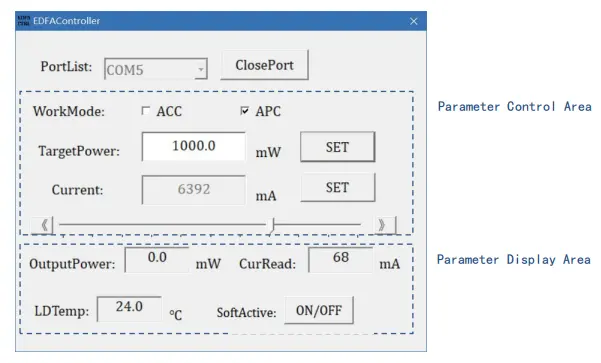

Krok 7. Rozhraní softwaru hostitelského počítače: Obsahuje informace, které může software hostitelského počítače zobrazit pracovní režim zesilovače, cílová hodnota výstupního optického výkonu, čerpací laser aktuální cílová hodnota a stav monitorování teploty.

Krok 8. Specifická operace: Po při spuštění softwaru hostitelského počítače nejprve vyberte správný sériový port číslo v sekvenci sériového portu PortList otevřete kliknutím na tlačítko OpenPort sériový port. V tomto okamžiku se zobrazí okna Aktuální čtení a LDTemp pracovní proud a teplota čerpadla modulu. Zadejte cíl hodnotu optického výkonu v okně TargetPower a klepněte na tlačítko SET. Kdy tlačítkový spínač modulu EDFA a tlačítkový spínač SoftActive na software jsou oba zapnuty, nastavení se projeví a EDFA má optickou výstupní výkon.

Krok 9. Režim ovládání: Standardní model tohoto vláknového zesilovače podporuje dva pracovní režimy, automatické řízení proudu režim (režim ACC) a režim automatického řízení výkonu (režim APC). Můžete přepínat mezi těmito dvěma pracovními režimy pomocí možnosti WorkMode. Při přepínání, pamatujte, že nejprve vypněte přepínač aktivního tlačítka. (* Nějaký zesilovač modely podporují pouze režim ACC, jako je EDFA-C-PA). V režimu ACC zadejte pumpu aktuální hodnotu v okně Aktuální a klepněte na tlačítko SET nebo přímo přetáhněte levým a pravým posuvníkem nastavte hodnotu proudu čerpadla. V režimu APC zadejte hodnotu cílového optického výkonu v okně TargetPower a klepněte na SET tlačítko.

Krok 10. Aktivace výstupu: Když je Aktivujte tlačítkový spínač na přední straně modulu a tlačítko SoftActive zapněte software jsou oba zapnuty, nastavení se projeví a zesilovač má laserový výstup a svítí kontrolka LASER. ON/OFF tlačítko se zobrazí červeně. Výstupní výkon při sledování parametrů oblast zobrazuje aktuální aktuální výstupní optický výkon, CurRead zobrazuje proud proud čerpadla a LDTemp ukazuje vnitřní teplotu.

Krok 11. Vypnutí: Nejprve vypněte Tlačítkový vypínač ON/OFF na straně zesilovače a tlačítko SoftActive zapněte software, klepnutím na ClosePort zavřete sériový port a poté zavřete software.

Krok 12. Paměť parametrů: Režim a parametry nastavené řídicím softwarem se automaticky uloží dovnitř EDFA modul a mají funkci paměti pro vypnutí. Pokud není potřeba upravit parametry EDFA, není nutné se připojovat k hostitelskému počítači při jeho opětovném použití.

Provozní poznámky a Údržba

● Při spouštění se nejprve ujistěte, že je vypínač a klíčový spínač jsou vypnuty a poté připojte zdroj napájení. Nejprve při vypínání vypněte klíčový vypínač a po výstupu odpojte napájení kontrolka zhasne. Neodpojujte přímo napájení, když je EDFA funguje.

● Nedoporučuje se často vkládat a odpojovat výstup konektory vláken, aby se zabránilo kontaminaci prachem, což může vést ke zvýšení ztráta vložení nebo spálení koncové plochy vláknového konektoru.

● Očistěte konektory vláken hadříkem nepouštějícím vlákna a zkontrolujte pomocí a detektor konce vlákna před připojením. Vždy připojujte/odpojujte vlákna bez napájení, aby nedošlo k popálení čelní strany. Optické konektory musí být zakryté krytkami proti prachu.

● Pokud je třeba výstupní vlákno připojit k jinému vláknu, je to tak doporučuje se použít svářečku.

● Proveďte opatření proti vlhkosti, prachu a korozi; obchod na suchém místě.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
