C-pásmový erbiem dopovaný vláknový in-line zesilovač

Obsah

1. Představení C-pásmový erbiem dopovaný vláknový in-line zesilovač

2. Technická Specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datasheet a Testsheet

8. Podmínky nabídky a platba

9. Dodací lhůta

10. Provozní poznámky a Údržba

11. Zajištění kvality a Poprodejní servis

Představení produktu

C-pásmové erbiem dopované vláknové řadové zesilovače jsou navržený pro linkové relé ve vláknových laserových nebo vláknových komunikačních systémech. Mohou použít pro výkonové zesílení laserových signálů v pásmu C 1530~1565nm rozsah vlnových délek. Vyznačují se vysokým výkonem 15/17/20/23/25/26 dBm a nízkým hluk. Pro obsluhu PC jsou k dispozici pochvaly a software. Při použití těchto moduly, ujistěte se, že je koncová plocha vlákna čistá, dávejte pozor na vstup laseru omezení a přijměte nezbytná bezpečnostní opatření týkající se laseru.

Produkt Specifikace

Produkt Vlastnosti

● Široký rozsah vlnových délek-1530~1565nm;

● Vysoký zisk faktor;

● Nízká hlučnost <5,5dB;

● Vysoký výstupní výkon 15/17/20/23/25/26dBm volitelně.

Produkt Aplikace

● Optické vláknová komunikace;

● Optické vláknový senzor;

● Vláknina laser.

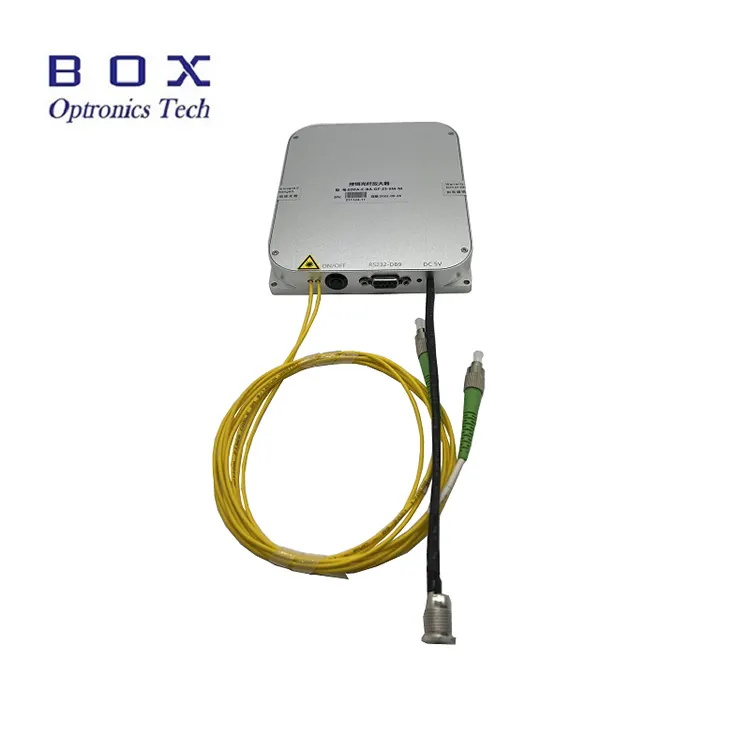

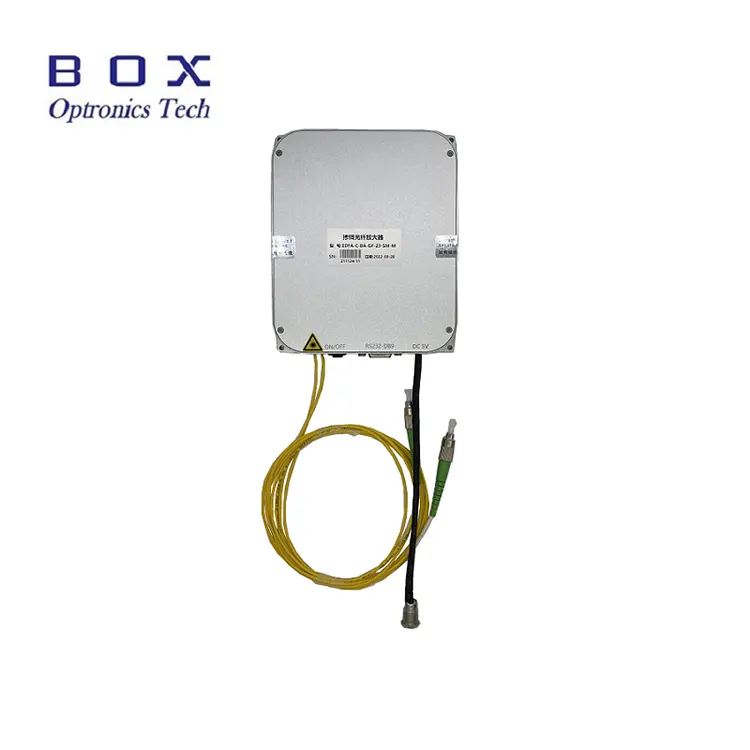

Produkt Podrobnosti

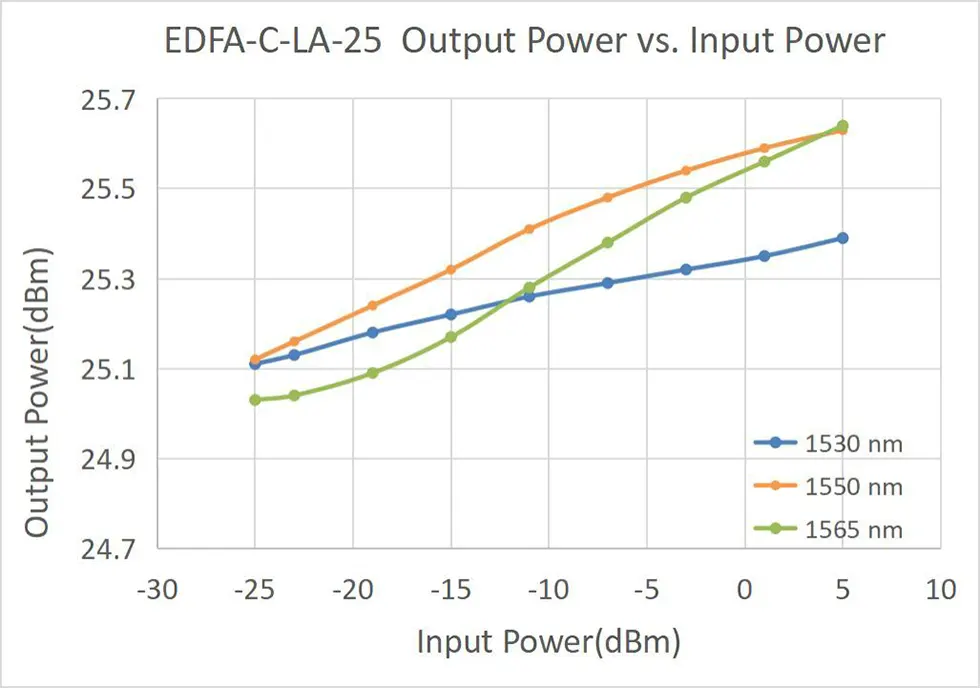

● Typická charakteristická křivka

Informace pro objednání

např.: EDFA-LA-C-15-SM-M

(Informace o objednávce: C-band erbiem dopované vlákno In-Line Zesilovač, výstupní výkon 15dB, s vláknem SMF-28, balíček modulů).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list a Testsheet

Datový list

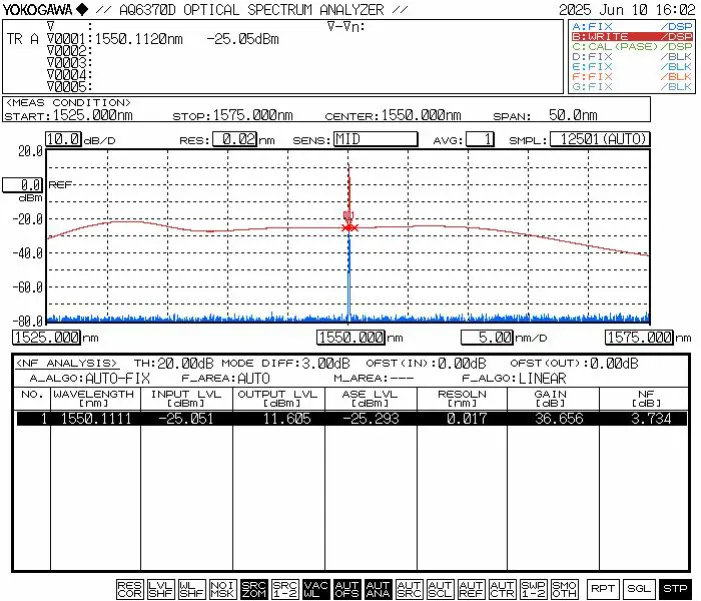

Testsheet

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10-15 pracovních dnů. (Pokud jsou nějaké na skladě, bude to rychlejší odesláno.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provozní poznámky a Údržba

● U jednovidových vláken (Hi-1060, PM980, G652D, PM1550 atd.) teoretická tolerance výkonu pro trvalé světlo je přibližně 200 mW, když koncová plocha je čistá. Proto modely EDFA s výstupním výkonem <200mW mohou připojit jejich výstupní vláknové konektory k jiným jednovidovým vláknovým zařízením přes pohyblivé adaptéry (vláknové příruby).

● Neodpojujte napájení přímo, když je zesilovač zapnutý provozní.

● Udržujte vláknové konektory bez prachu, abyste zabránili spálení vlákna čelní plocha konektoru. Konektor vlákna předem vyčistěte bezprašným papírem na čočky připojení, zkontrolujte jej pomocí inspektoru koncových ploch vláken a připojte přes přírubu až po potvrzení čistoty. V opačném případě může dojít k poškození koncového čela konektoru vláken spálit při zapnutí laseru. Zajistěte provoz bez laseru, když spojovací příruby, a když je nepoužíváte, nasaďte si protiprachové krytky.

● Časté zapojování/odpojování výstupních vláknových konektorů není doporučeno, protože může způsobit kontaminaci prachem, zvýšenou vložnou ztrátu, popř spálení koncového čela vláknového konektoru.

● Udržujte zařízení v suchu a skladujte je na suchém místě.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
