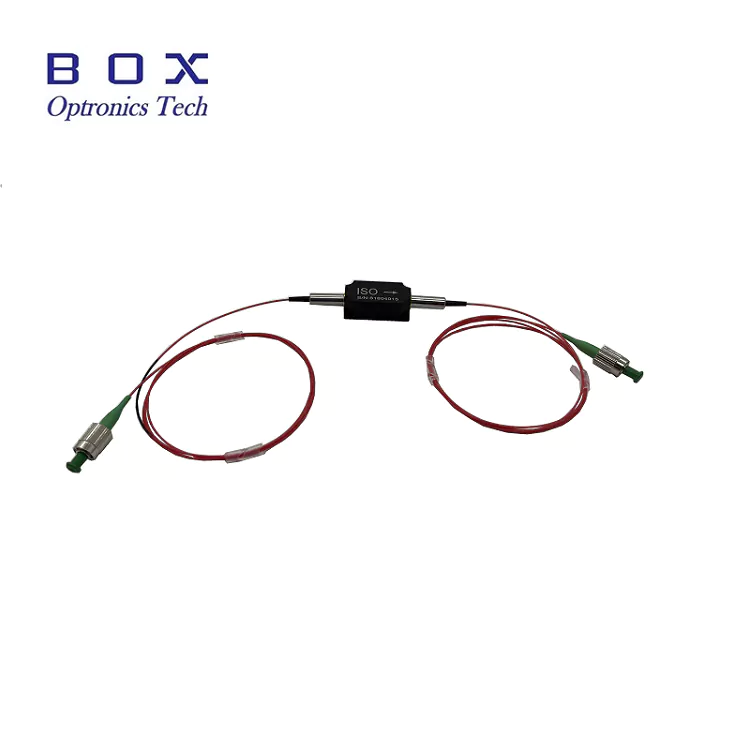

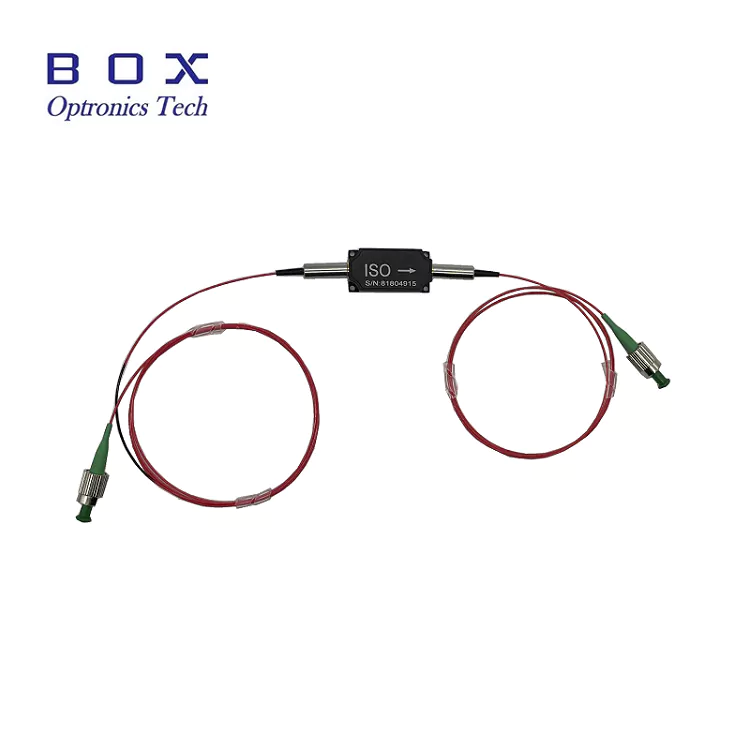

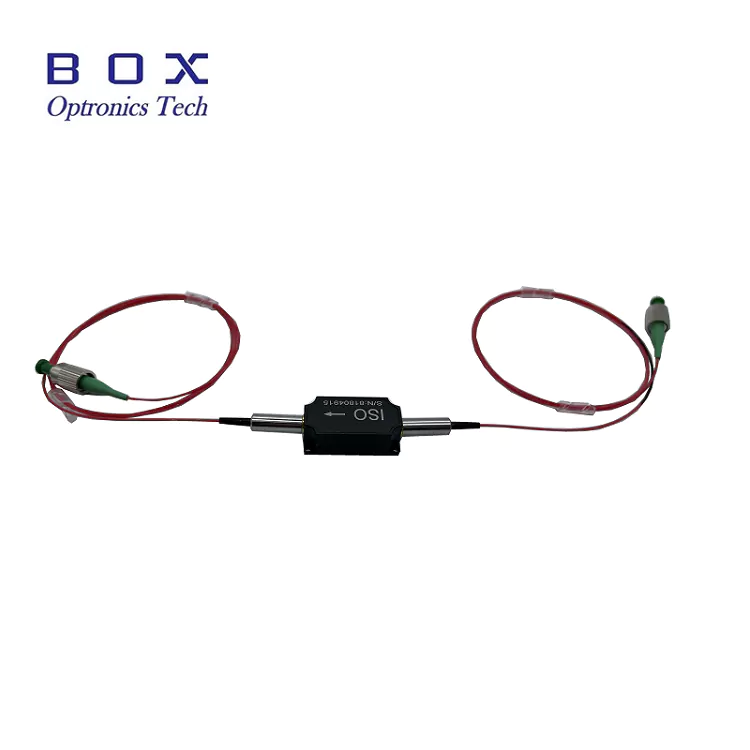

850nm vysoce výkonný cirkulátor

Box Optronics dodává 850nm High Power Circulator, vysoce výkonnou pasivní optickou součást určenou pro přesné řízení směru světla v systémech s optickými vlákny. Toto 3portové oběhové čerpadlo umožňuje nereciproční přenos, směrování optických signálů z portu do portu sekvenčním způsobem při zachování vynikajícího optického výkonu.

Toto oběhové čerpadlo se vyznačuje typickým vložným útlumem jen 1,0 dB, vysokou izolací 25 dB a vysokou ztrátou zpětného vedení minimálně 45 dB a je ideální pro vysoce výkonné 850nm aplikace. Podporuje celkový průměrný výkon až 500 mW/1W/5W/10W napříč porty, takže je vhodný pro náročné vláknové laserové a zesilovací systémy.

850nm vysoce výkonný cirkulátor, umístěný v kompaktním balení 58×28×26mm s vláknovými pigtaily o výkonu 780 HP, nabízí stabilitu a spolehlivý dlouhodobý výkon.

Klíčové vlastnosti

• Vysoká izolace: 25dB typická špičková izolace, minimálně 22dB

• Nízká vložná ztráta: 1,0 dB typicky, 1,5 dB maximálně

• Vysoká zpětná ztráta: minimálně 45 dB (vstup/výstup)

• Nízká polarizační ztráta (PDL): ≤0,15dB

• Vysoký výkon: až 500mW, 1W, 5W, 10W

• Vysoký špičkový výkon: <10kW pro ns pulzní provoz

• Vysoké potlačení přeslechů: minimálně 45 dB

• Kompaktní a robustní provedení obalu: 58×28×26 mm

• 780-HP vláknové pigtaily pro vysoce výkonné aplikace

• Vynikající spolehlivost a dlouhodobá stabilita

• 3portový nereciproční přenos světla

• Široký rozsah provozních teplot: +10°C až +50°C

Typické aplikace

• Snímací systémy z optických vláken

• Přístroje a zkušební zařízení pro optická vlákna

• 850nm vláknové laserové systémy

• Biomedicínské zobrazování a OCT systémy

• Výzkumné a vývojové laboratoře

• Laserová ochrana s distribuovanou zpětnou vazbou (DFB).

Technické specifikace

Optické specifikace (T=25°C)

Mechanické a environmentální specifikace

*Poznámka: Výše ​​uvedené specifikace platí pro zařízení bez konektorů. U zařízení s konektory je manipulační výkon omezen na 1W, vložný útlum je o 0,3dB vyšší, zpětný útlum je o 5dB nižší a zhášecí poměr je o 2dB nižší.

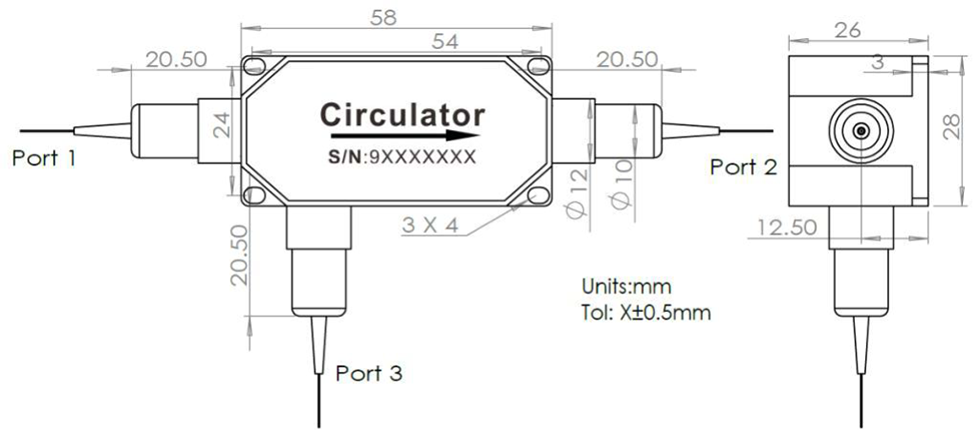

Rozměry balení

850nm High Power Circulator je zabalen v kompaktním robustním pouzdře s následujícími rozměry (jednotka: mm):

• Velikost balení: 58 × 28 × 26 mm

• 3portová konfigurace s vláknovými pigtaily

• 4 montážní otvory pro bezpečnou instalaci

• Tolerance: ±0,5 mm

Konfigurace portu

Tento 3portový optický cirkulátor umožňuje jednosměrné směrování optického signálu v sekvenci 1 → 2 → 3 → 1:

• Port 1 → Port 2: Dopředný přenos s nízkou vložnou ztrátou

• Port 2 → Port 3: Směrování zpětně odražených/odražených signálů

• Port 3 → Port 1: Dopředný přenos dokončuje cirkulační smyčku při zachování vysoké izolace v reverzních cestách

Zařízení využívá nereciproční optickou konstrukci pro zajištění směrového šíření signálu a efektivní izolaci mezi nesousedícími porty, takže je ideální pro snímání vláken, laserovou ochranu a optické měřicí systémy.

Pracovní princip

850nm vysoce výkonný optický cirkulátor je pasivní víceportové nereciproční zařízení, které směruje optické signály v sekvenčním směru 1 → 2 → 3 → 1, což umožňuje řízení směrového signálu v systémech s optickými vlákny.

Zařízení je založeno na Faradayově rotačním efektu kombinovaném s komponentami optického směrování závislými na polarizaci.

Princip fungování:

•Faradayův rotátor: zavádí pevnou nereciproční polarizační rotaci (typicky 45°), nezávislou na směru šíření

•Polarizační směrovací optika: přímé optické signály na základě stavu polarizace

•Nereciproční přenos: zajišťuje směrové směrování signálu s vysokou izolací mezi cestami zpětného šíření

Klíčové funkce:

•Odděluje dopředu a dozadu se šířící optické signály

•Chrání laserové zdroje před zpětnými odrazy

•Umožňuje obousměrný provoz v optických snímacích a laserových systémech

•Podporuje směrování signálu v architektuře měření a snímání

Proč si vybrat Box Optronics?

•Přísná kontrola kvality se 100% testováním před odesláním

• Konkurenční ceny se stabilní schopností hromadného doručení

• Flexibilní možnosti přizpůsobení pro vlnovou délku, výkon, vlákno a konektory

•7×24 hodin technická podpora a rychlá odezva

•Dostupné testování vzorků pro vyhodnocení

• Globální přeprava s expresním doručením DHL, UPS a FedEx

Informace pro objednání

Modelová nomenklatura

HPCIR - XXX - X - X - X - X - XX - XX

Příklad: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm High Power Circulator, 780-HP vlákno, 900μm volná trubice, délka vlákna 1m, balení 58x28x26mm, manipulační výkon 10W, FC/APC konektor

Dostupné možnosti přizpůsobení

• Středová vlnová délka: 830nm, 850nm, jiné vlnové délky jsou k dispozici na vyžádání

•Jmenovitý výkon: 500 mW, 1W, 5W, 10W, vyšší výkon je k dispozici pro vlastní návrhy

•Typ vlákna: 780-HP, jiná speciální vlákna

• Délka vlákna: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (dostupné vlastní délky)

•Typ pigtailu: 250μm holé vlákno, 900μm volná trubice, 3,0 mm volná trubice

•Typ konektoru: FC/UPC, FC/APC, SC/APC, LC/APC nebo vlastní konektory

•Velikost balení: Standardní 58x28x26mm nebo vlastní rozměry balení

• Konfigurace oběhového čerpadla se 4 porty je k dispozici na vyžádání

Pro vlastní požadavky kontaktujte náš prodejní tým.

Datový list a zkušební zpráva

Každý 850nm vysokovýkonný cirkulátor je dodáván s komplexní zkušební zprávou dokumentující naměřené parametry výkonu. Soubor PDF s datovým listem obsahuje podrobné specifikace a křivky výkonu.

•Individuální zkušební protokol je součástí každé jednotky

Datový list

Podmínky nabídky a platby

Podmínky nabídky

•EXW (Ex Works): Doporučeno, pokud máte účet DHL/UPS/FedEx. Odesíláme pomocí vašeho účtu; neúčtujeme žádné náklady na dopravu.

•DAP (Doručeno na místo): Pokud nemáte kurýrní účet, můžeme zajistit přepravu s předplaceným nákladem.

•Další podmínky: Kontaktujte nás prosím, abychom projednali.

Platební podmínky

•PayPal: Rychlá a bezpečná platba za vzorky a malé objednávky

•T/T (bankovní převod): Standardní způsob platby pro běžné výrobní zakázky

• Alibaba Trade Assurance: Bezpečná ochrana objednávky pro online transakce se zárukou kupujícího

•Flexibilní platební podmínky: Sjednatelné pro dlouhodobé nebo strategické partnery

Dodací lhůta

•Standardní výroba: ~10-15 pracovních dnů

•Vlastní konfigurace: 15-20 pracovních dnů

•Množstevní objednávky: Kontaktujte prosím pro plán výroby

•Mezinárodní doprava: ~3-5 pracovních dnů (DHL/UPS/FedEx express)

• Rychlý servis: K dispozici na vyžádání

Provozní poznámky a manipulace

ESD ochrana

Zatímco optická oběhová čerpadla jsou pasivní zařízení, k udržení výkonu a spolehlivosti je vyžadována správná manipulace.

•Pracujte na čistém, bezprašném povrchu

• Nedotýkejte se přímo koncových ploch vláken

•Pokud konektory nepoužíváte, mějte na nich protiprachové krytky

•Při manipulaci a instalaci používejte správnou ESD ochranu

Manipulace s vlákny

•Vyhněte se nadměrnému ohýbání vlákna

•Netahejte ani nekruťte kabely vláken

• Před připojením očistěte konektory vláken

•Pokud konektor nepoužíváte, vždy používejte protiprachové krytky

•Před použitím zkontrolujte konec vlákna, zda není poškozený

Úvahy o manipulaci s energií

•Ujistěte se, že celkový příkon nepřekračuje jmenovité maximum

•Používejte správné monitorování napájení, abyste zabránili přetížení

•Umožněte správný odvod tepla při vysokých úrovních výkonu

• Namontujte na chladič pro nepřetržitý provoz s vysokým výkonem

•Poznámka: Zařízení vybavená konektorem mají sníženou spotřebu energie (max. 1W)

•Vyvarujte se náhlých výkonových špiček, které mohou překročit maximální jmenovitý výkon

Instalace a montáž

•Namontujte oběhové čerpadlo bezpečně pomocí 4 montážních otvorů

• Zajistěte správné vyrovnání, abyste minimalizovali další ztráty

•Ponechte dostatečný prostor pro poloměr ohybu vlákna

• Provozujte v rámci specifikovaného teplotního rozsahu pro spolehlivost (+10°C až +50°C)

• Vyhněte se mechanickému namáhání vláken

• Zajistěte správnou orientaci portu pro správné směrování signálu
