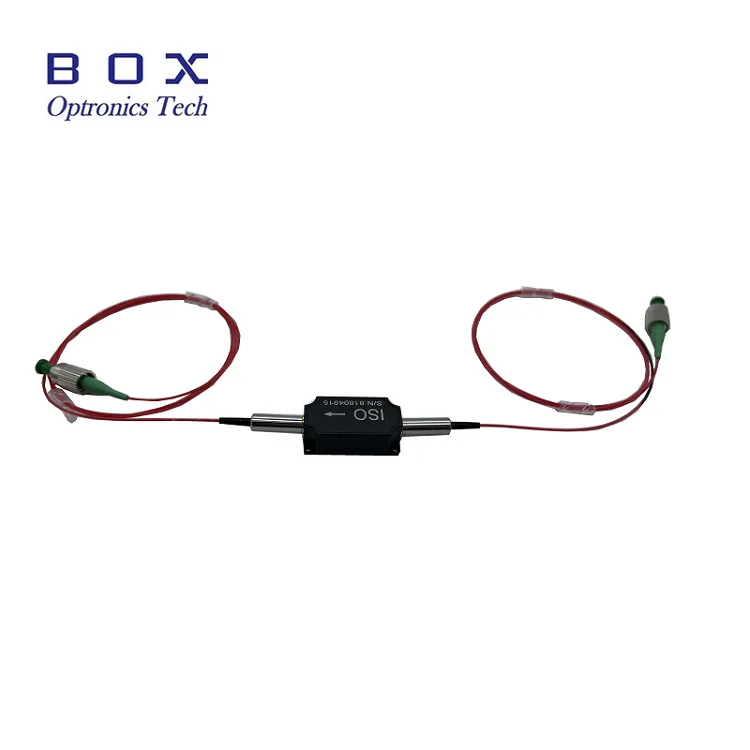

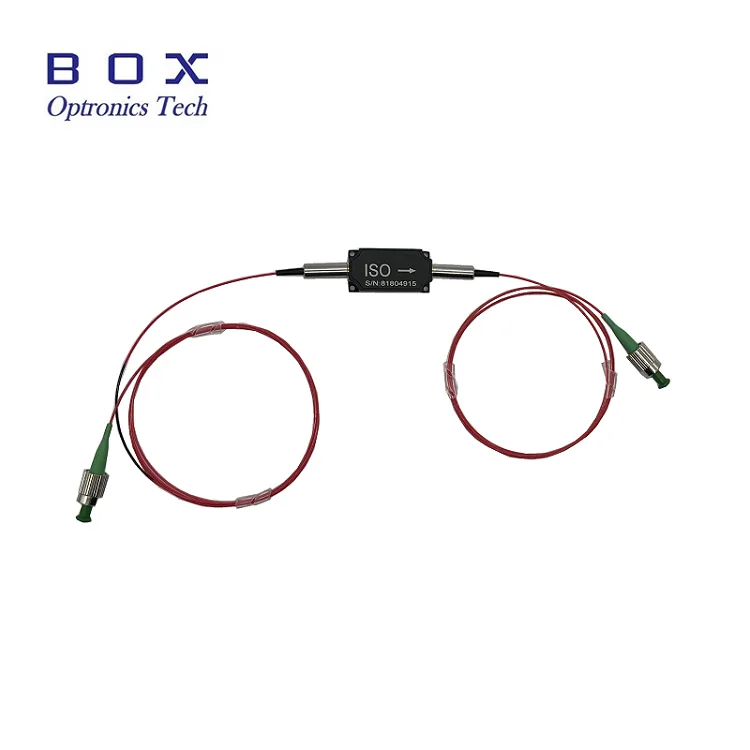

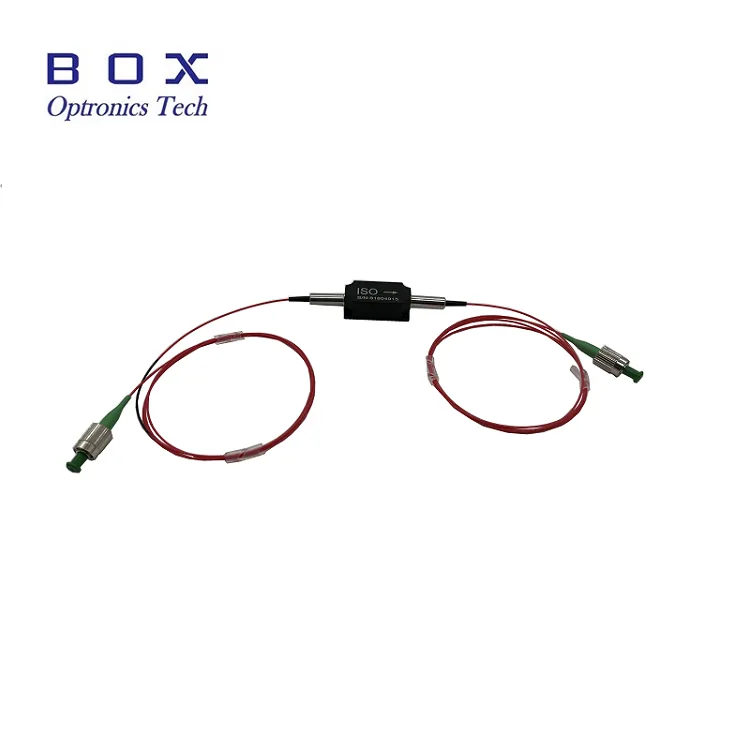

850nm vysoce výkonný optický izolátor

Box Optronics poskytuje 850nm High Power Optical Isolator, pasivní optickou komponentu navrženou k ochraně optických systémů před škodlivými zpětnými odrazy. Tento vysoce výkonný izolátor se vyznačuje výjimečnou izolací až 35 dB, extrémně nízkou vložnou ztrátou typicky 0,8 dB a podporuje zpracování vysokého výkonu až do 500 mW/1W/5W/10W průměrného výkonu.

Tento izolátor umístěný v kompaktním balení 58 × 28 × 26 mm s vláknovými pigtaily o výkonu 780 HP poskytuje vynikající spolehlivost a stabilitu pro náročné aplikace. Ať už jde o vláknové lasery, OCT systémy, optické zesilovače nebo testovací přístroje, Box Optronics poskytuje vysoce kvalitní izolátory podporované přísnou kontrolou kvality a globální technickou podporou.

Klíčové vlastnosti

● Vysoká izolace: Typická špičková izolace až 35 dB

● Nízká vložená ztráta: 0,8 dB typicky, 1,2 dB maximálně

● Vysoká návratová ztráta: 45 dB

● Vysoký poměr extinkce u verzí se zachováním polarizace

● Vysoká manipulace s výkonem: 500 mW/1W/5W/10W průměrný výkon

● Nízká ztráta závislá na polarizaci (PDL): <0,15dB

● Kompaktní a robustní design balení

● vlákno SM/vlákno PM/nebo jiné kabely z vlákna

● Vysoká spolehlivost a dlouhodobá stabilita

● Široký rozsah provozních teplot: -40 °C až +85 °C

Typické aplikace

● Optické testovací a měřicí přístroje

● 840nm/850nm systémy optické koherentní tomografie (OCT).

● 850nm vláknové laserové systémy a zdroje semen

● Snímací systémy z optických vláken (interferometrické snímání)

● Výzkumné a vývojové laboratoře

● Biomedicínské zobrazování a diagnostika

Technické specifikace

Optické specifikace (T=25°C)

Mechanické a environmentální specifikace

Podrobnosti o produktu

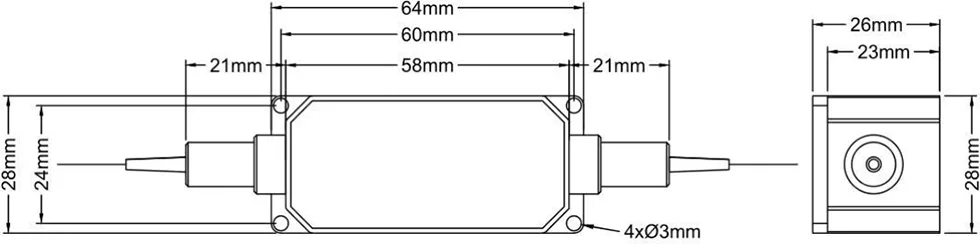

Rozměry balení

Izolátor je zabalen v kompaktním robustním plastovém pouzdře s následujícími rozměry (jednotka: mm):

Pracovní princip

850nm vysoce výkonný optický izolátor s vláknovou vazbou je pasivní optická součást, která poskytuje nereciproční přenos světla a umožňuje průchod dopředných optických signálů a zároveň blokuje zpětné odrazy v systémech na bázi vláken.

Zařízení je založeno na Faradayově rotačním efektu kombinovaném s polarizační optikou a je k dispozici ve verzích Single-Mode Fiber (SMF) a Polarization-Mainifying Fiber (PMF), což umožňuje flexibilní integraci do různých optických systémů.

● Dopředný směr: Světlo prochází s minimální ztrátou vložení

● Obrácený směr: Zpětně odrážené světlo je blokováno vysokou izolací

● Chrání laserové diody a zesilovače před poškozením a šumem způsobeným zpětným odrazem

● Zlepšuje stabilitu systému a snižuje intenzitu hluku (RIN)

Proč si vybrat Box Optronics?

● ✓ Přísná kontrola kvality se 100% testováním před odesláním

● ✓ Konkurenční ceny se stabilní schopností hromadného doručení

● ✓ Flexibilní možnosti přizpůsobení pro vlnovou délku, výkon a vlákno

● ✓ Technická podpora 7×24 hodin a rychlá odezva

● ✓ Testování vzorků dostupné pro vyhodnocení

● ✓ Globální přeprava s expresním doručením DHL, UPS, FedEx

Informace pro objednání

Modelová nomenklatura

HPIS/HPMIS – XXX – X – X – X – X – XX – XX

Příklad:HPIS -850 -0 -1 -1 -0 -00- FA

850nm vysoce výkonný optický izolátor, SM vlákno, 900 um volná trubice, délka vlákna 1 m, rozměr: 58 x 28 x 26 mm, manipulační výkon 500 mW, FC/APC konektor

Dostupné možnosti přizpůsobení

● Vlnová délka středu: 850nm, 980nm,1030nm,1064nm,1310nm,1550nm

● Jmenovitý výkon: 0,5W, 1W, 2W, 5W, 10W, vyšší dostupný výkon

● Typ vlákna: 780HP,SMF-28, PM1550, jiná speciální vlákna

● Délka vlákna: 0,5 m, 1 m, 1,5 m, 2 m (vlastní délky)

● Typ pigtailu: 900um volná trubice, 3,0 mm volná trubka, holé vlákno

● Velikost balení: Standardní nebo vlastní rozměry balení

Pro vlastní požadavky kontaktujte náš prodejní tým:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Webové stránky: www.boxphotonics.com

Datový list a zkušební zpráva

Každá jednotka je dodávána s komplexní zkušební zprávou dokumentující naměřené parametry výkonu. Datasheet soubor PDF obsahuje podrobné specifikace.

● Individuální zkušební protokol je součástí každé jednotky

Datový list

Podmínky nabídky a platby

Podmínky nabídky

● EXW (Ex Works): Doporučeno, pokud máte účet DHL/UPS/FedEx. Odesíláme pomocí vašeho účtu; neúčtujeme žádné náklady na dopravu.

● DAP (Doručeno na místo): Pokud nemáte kurýrní účet, můžeme zajistit dopravu s předplacenou dopravou.

● Další podmínky: Kontaktujte nás a prodiskutujte to.

Platební podmínky

● PayPal: Rychlé a bezpečné platby za vzorky a malé objednávky

● T/T (bankovní převod): Standardní platební metoda pro běžné výrobní objednávky

● Alibaba Trade Assurance: Bezpečná ochrana objednávek pro online transakce se zárukou kupujícího

● Flexibilní platební podmínky: Sjednatelné pro dlouhodobé nebo strategické partnery

Dodací lhůta

● Standardní výroba: ~10 pracovních dnů

● Vlastní konfigurace: 15–20 pracovních dnů

● Objemové objednávky: Kontaktujte nás ohledně výrobního plánu

● Mezinárodní doprava:~3–5 pracovních dnů (DHL/UPS/FedEx express)

● Urychlená služba: K dispozici na vyžádání (může být účtován dodatečný poplatek)

Provozní poznámky a manipulace

ESD ochrana

Zatímco optické izolátory jsou pasivní zařízení, k udržení výkonu a spolehlivosti je stále vyžadována správná manipulace.

● Používejte čisté rukavice bez chlupů, abyste zabránili kontaminaci

● Pracujte na čistém a bezprašném povrchu

● Nedotýkejte se přímo koncových ploch vláken

● Když konektory nepoužíváte, mějte na nich krytky proti prachu

Manipulace s vlákny

● Vyhněte se nadměrnému ohýbání vlákna (minimální poloměr ohybu: 30 mm)

● Netahejte ani nekruťte kabely vláken

● Před připojením očistěte konektory vláken izopropylalkoholem

● Když konektor nepoužíváte, vždy používejte protiprachové krytky

● Před použitím zkontrolujte konec vlákna, zda není poškozený

● Nepřekračujte maximální zatížení v tahu

Úvahy o manipulaci s energií

● Zajistěte, aby vstupní výkon nepřekračoval jmenovité maximum

● Používejte správné monitorování napájení, abyste předešli přetížení

● Umožněte správný odvod tepla při vysokých úrovních výkonu

● Namontujte na chladič pro nepřetržitý provoz s vysokým výkonem

Instalace a montáž

● Připevněte izolátor bezpečně pomocí 4 montážních otvorů

● Zajistěte správné zarovnání, abyste minimalizovali další ztráty

● Ponechte dostatečný prostor pro poloměr ohybu vlákna

● Z důvodu spolehlivosti pracujte ve zadaném teplotním rozsahu

● Vyhněte se mechanickému namáhání vláken

Zajištění kvality a poprodejní servis

Záruční doba

Box Optronics zaručuje, že tento produkt bude bez vad materiálu a zpracování po dobu 12 měsíců od data nákupu. Během záruční doby opravíme nebo vyměníme vadné výrobky podle našeho uvážení zdarma.

Výluky ze záruky

Na následující podmínky se bezplatná záruka nevztahuje:

● Škody způsobené přírodními faktory (blesk, povodeň atd.) nebo vlivy prostředí

● Poruchy v důsledku nesprávné obsluhy nebo nesprávného použití uživatelem

● Zjevné fyzické poškození způsobené lidskou chybou

● Neoprávněné pokusy o rozebrání, úpravu nebo opravu

● Změněné nebo neúplné záruční štítky na krytu

● Poškození nebo ztráta během přepravy po odeslání

● Poškození způsobené překročením maximálního jmenovitého výkonu nebo provozními podmínkami

Poprodejní podpora

● Rychlá doba odezvy: do 24 hodin v pracovní dny

● Vzdálené řešení problémů a podpora aplikací

● Po záruční době je k dispozici placená údržba

● Vlastní technické konzultační služby
