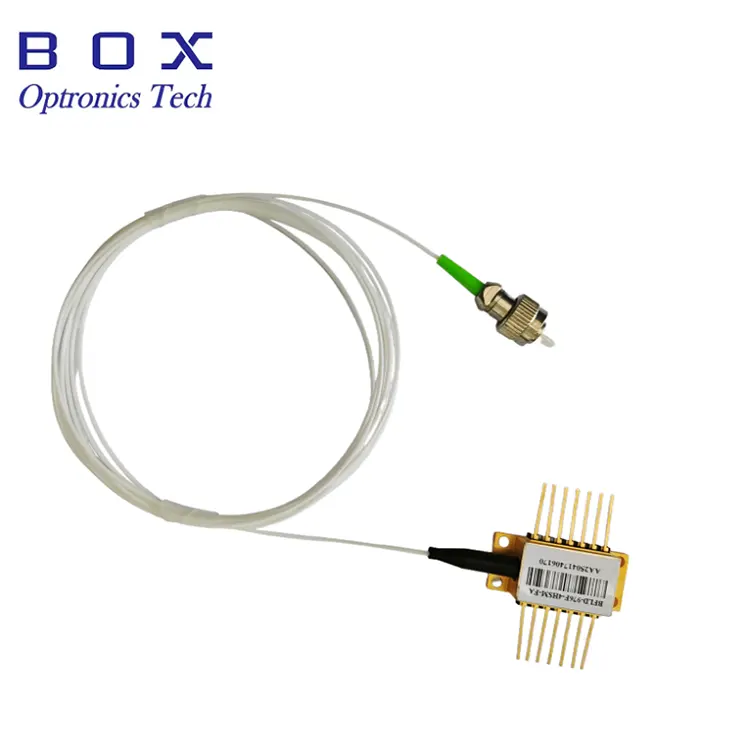

1582nm DFB laser pro H2S Gas Sensing od Box Optronics je vysoce výkonný MQW laser s distribuovanou zpětnou vazbou určený pro detekci sirovodíku (H2S) a optické snímání. Přesnost vlnové délky je +/-1nm, rozsah vlnových délek je 1581–1583nm a poskytuje minimální optický výstupní výkon 10 mW prostřednictvím SM nebo PM vlákna. Integrovaný TEC a 10kΩ termistor podporují stabilizaci vlnové délky, zatímco proudový koeficient vlnové délky 0,01nm/mA umožňuje jemné doladění vlnové délky. Optický izolátor ≥30dB snižuje zpětné odrazy a 14kolíkový motýlkový balíček se dvěma možnostmi pinoutu poskytuje flexibilní systémovou integraci.
· Středová vlnová délka: 1582nm, +/-1nm WL tolerance (rozsah 1581–1583nm)
· Vysoký optický výstupní výkon: 10 mW / 20 mW
· Vysoký poměr potlačení bočního režimu: minimálně ≥35dB, typický 40dB (CW)
· Vestavěný optický izolátor: ≥30dB izolace
· Integrovaný termoelektrický chladič (TEC) a 10kΩ termistor pro stabilizaci vlnové délky

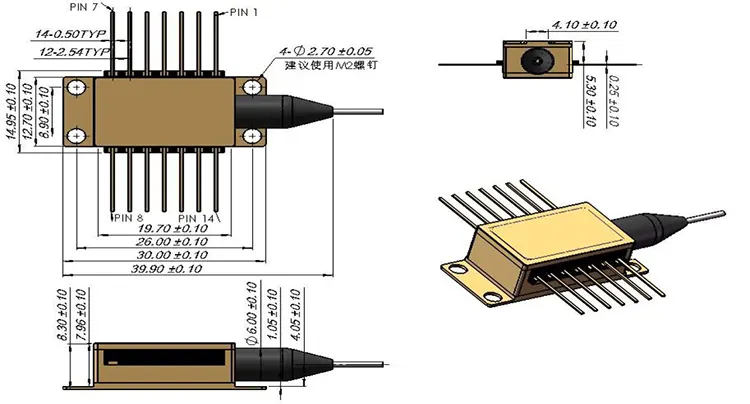

· Standardní průmyslový 14pinový motýlkový balíček, možnosti vývodů typu 1 a typu 2
· SM vlákno nebo PM vláknový pigtail
· Detekce a monitorování plynů na bázi sirovodíku (H2S) pomocí TDLAS
· Spektroskopie modulace vlnové délky (WMS) pro detekci H2S
· Průmyslová bezpečnost H₂S a monitorování životního prostředí
· Analýza ropy a zemního plynu, chemických látek a plynů z odpadních vod
· Monitorování procesních plynů a analýza emisí
· NIR spektroskopie a přístroje na analýzu plynů
· OEM integrace do analyzátorů plynů H₂S a průmyslových bezpečnostních systémů
|
Parametr |
Symbol |
Stav |
Min. |
Typ. |
Max. |
Jednotka |
|
Skladovací teplota |
Ts |
- |
-40 |
- |
85 |
°C |
|
Teplota provozního pouzdra |
Nahoru |
- |
-20 |
- |
70 |
°C |
|
Dopředný proud |
LI |
CW |
- |
- |
200 |
mA |
|
Reverzní napětí laseru |
VLR |
- |
- |
- |
2 |
V |
|
PD dopředný proud |
IFPD |
- |
- |
1.1 |
5 |
mA |
|
PD Reverzní napětí |
VRPD |
- |
- |
5 |
10 |
V |
|
TEC proud |
ITEC |
- |
- |
0.8 |
1.5 |
A |
|
Napětí TEC |
VTEC |
- |
- |
1.5 |
3.5 |
V |
|
Parametr |
Symbol |
Zkušební podmínka |
Min. |
Typ. |
Max. |
Jednotka |
|
Středová vlnová délka |
λc |
TL = 15-35 °C, CW |
1581 |
1582 |
1583 |
nm |
|
Optický výstupní výkon |
PO |
- |
10 |
- |
- |
mW |
|
Prahový proud |
ITH |
- |
- |
10 |
35 |
mA |
|
Svahová účinnost |
η |
CW, PO=5mW |
0.05 |
0.11 |
0.2 |
mW/mA |
|
Provozní proud |
Iop |
PO=10mW, CW |
- |
100 |
120 |
mA |
|
Spektrální šířka čáry |
LW |
FWHM |
- |
3 |
- |
MHz |
|
Dopředné napětí laseru |
VF |
CW, PO=10mW |
- |
1.2 |
3.0 |
V |
|
Monitor temného proudu |
ID |
- |
- |
- |
0.1 |
μA |
|
Šířka pásma (-3dB) |
BW |
- |
- |
2.5 |
- |
GHz |
|
Poměr potlačení bočního režimu |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Optická izolace |
- |
-10 |
30 |
- |
- |
dB |
|
Relativní intenzita hluku |
RIN |
CW, PO=5mW |
- |
-145 |
- |
dB/Hz |
|
TEC Nastavit teplotu |
Ts |
- |
15 |
- |
35 |
°C |
|
Vstupní impedance |
ZIN |
- |
22 |
25 |
28 |
Ω |
|
Proud termistoru |
ITC |
- |
10 |
- |
100 |
μA |
|
Odpor termistoru |
RTH |
TL = 25 °C |
9.5 |
10 |
10.5 |
kΩ |
|
TEC proud |
ITEC |
TL = 25 °C, TC = 70 °C |
- |
- |
1.5 |
A |
|
Napětí TEC |
VTEC |
TL = 25 °C, TC = 70 °C |
- |
- |
3.5 |
V |
|
Kapacita TEC |
ΔT |
Tc = 70 °C |
- |
- |
50 |
°C |
|
Drift vlnové délky (EOL) |
Δλ |
25letá životnost |
- |
- |
±0,1 |
nm |
|
Teplotní koeficient vlnové délky |
Δλ/ΔT |
TEC 15 °C až 35 °C |
- |
0.09 |
- |
nm/°C |
|
Součinitel vlnové délky proudu |
Δλ/ΔI |
- |
- |
0.01 |
- |
nm/mA |
|
Kolík |
Popis |
Kolík |
Popis |
|
1 |
Termistor |
14 |
NC (bez připojení) |
|
2 |
Termistor |
13 |
Laserová anoda (+) |
|
3 |
Laser DC Bias (katoda) (-) |
12 |
Laserová RF katoda (-) |
|
4 |
Anoda monitoru PD (-) |
11 |
Laserová anoda (+) |
|
5 |
Katoda PD monitoru (+) |
10 |
NC (bez připojení) |
|
6 |
TEC (+) |
9 |
Případ Ground |
|
7 |
TEC (-) |
8 |
Případ Ground |
|
Kolík |
Popis |
Kolík |
Popis |
|
1 |
TEC (+) |
14 |
TEC (-) |
|
2 |
Termistor |
13 |
Případ Ground |
|
3 |
Anoda monitoru PD (-) |
12 |
NC (bez připojení) |
|
4 |
Katoda PD monitoru (+) |
11 |
Laserová katoda (-) |
|
5 |
Termistor |
10 |
Laserová anoda (+) |
|
6 |
NC (bez připojení) |
9 |
NC (bez připojení) |
|
7 |
NC (bez připojení) |
8 |
NC (bez připojení) |
BFLD – XXXX – XX – XX – XX (-X)
Příklad: BFLD-1582-10SM-FA
|
Pole |
Kód |
Popis |
|
Typ laseru |
BFLD |
Řada laserových diod DFB |
|
Vlnová délka |
1582 |
1582nm (také k dispozici: 1310, 1550, CWDM, jiné vlnové délky) |
|
Výstupní výkon |
10 |
10mW (také k dispozici: 20mW, přizpůsobené) |
|
Typ vlákna |
SM / PM |
SM = Single-mode (SMF-28e); PM = udržování polarizace |
|
Typ konektoru |
FA / SA |
FA = FC/APC; SA = SC/APC; K dispozici jsou další konektory |
|
Pinout |
NULL / 2 |
NULL = Typ 1 (výchozí); 2 = Typ 2 |
Odpověď: Oblast vlnové délky 1582nm obsahuje absorpční vlastnosti H2S a byla prokázána pro detekci stop H2S pomocí laserů DFB a technik TDLAS/QEPAS. V TDLAS je vlnová délka laseru snímána přes cílovou absorpční čáru a výsledná absorpce je analyzována za účelem stanovení koncentrace H2S. Oblast 1582nm je také kompatibilní se standardními optickými komponenty a vyspělou laserovou technologií DFB. Úzká šířka čáry a vysoká SMSR umožňují přesné řízení vlnové délky pro spektroskopickou detekci.
Odpověď: Zpětné odrazy od vláknových konektorů, plynových článků, rozdělovačů paprsků a dalších optických součástí mohou způsobit optickou zpětnou vazbu, což vede ke kolísání výstupního výkonu, nestabilitě režimu a nestabilitě vlnové délky. Vestavěný optický izolátor s izolací ≥30dB potlačuje optickou zpětnou vazbu a pomáhá udržovat stabilní provoz laseru a základní linie měření. Jeho účinnost je zvláště cenná v systémech TDLAS na bázi vláken s významnými optickými odrazy.
A: MOQ je 1ks. Malá množství jsou k dispozici pro výzkum a vývoj, prototypování a počáteční hodnocení, zatímco větší objemy mohou být podporovány pro výrobu analyzátorů plynů a programy OEM. Kontaktujte náš prodejní tým pro cenovou nabídku na základě požadovaného množství.
A: Ano. Box Optronics nabízí lasery DFB na různých vlnových délkách přizpůsobených funkcím absorpce plynu pro TDLAS a další spektroskopické aplikace. Dostupné vlnové délky zahrnují roztoky pro H2S, CO2, CH4, H2O, CO, NH3, O2 a další plyny. Kontaktujte nás s vašimi požadavky na cílový plyn a vlnovou délku pro posouzení proveditelnosti a cenovou nabídku.
