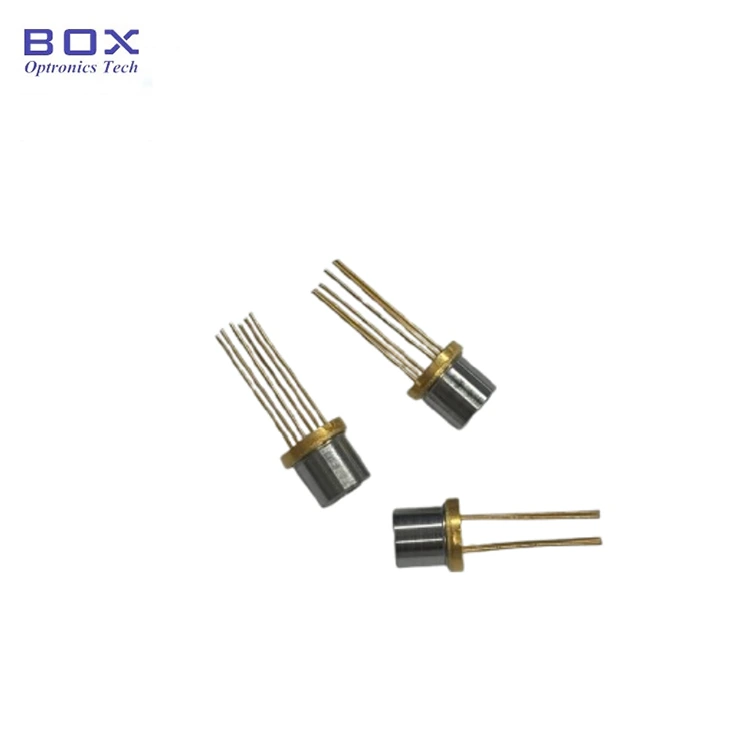

1392nm DFB laserová dioda TO-CAN

Přehled produktu -1392nm DFB laserová dioda TO-CAN

1392nm DFB laserová dioda TO-CAN (model: BLD-D1392.5TO60-AL) od Box Optronics se vyznačuje střední vlnovou délkou 1392,5nm (1391,5–1393,5nm) a 5mW optickým výstupem prostřednictvím asférické čočky s ohniskovou vzdáleností 7,5mm Tato 1392nm laserová dioda DFB, navržená pro optickou vazbu ve volném prostoru, je vhodná pro propojení plynových článků, analýzu plynů a integraci optického snímacího systému.

Integrovaný TEC a termistor podporují regulaci teploty pro stabilizaci vlnové délky. Hermetické kovové pouzdro TO60 s 6kolíkovou konfigurací poskytuje kompaktní a robustní tvarový faktor pro analyzátory plynů a průmyslové optické snímací přístroje.

Klíčové vlastnosti -1392nm DFB laserová dioda TO-CAN

· Středová vlnová délka: 1392,5nm (rozsah 1391,5–1393,5nm), +/-1nmvysoká přesnost vlnové délky

· Vysoký optický výstupní výkon: minimálně 5 mW

· Nízký prahový proud

· Integrovaný termoelektrický chladič (TEC), termistor

· Kompaktní hermetický obal TO60 s výstupem asférické čočky

Typické aplikace-1392nm DFB laserová dioda TO-CAN

· Detekce vodní páry (H₂O) pomocí TDLAS

· Spektroskopie plynových buněk ve volném prostoru

· 1392nm DFB laserové zdroje pro analyzátory plynů

· Monitorování vlhkosti průmyslových procesů

· Přístroje pro optické snímání plynů a spektroskopii

· Fotonický výzkum a OEM systémy pro analýzu plynů

Specifikace produktu -1392nm DFB laserová dioda TO-CAN

Absolutní maximální hodnocení

Elektrooptické vlastnosti (T = 25 °C)

Charakteristika TEC

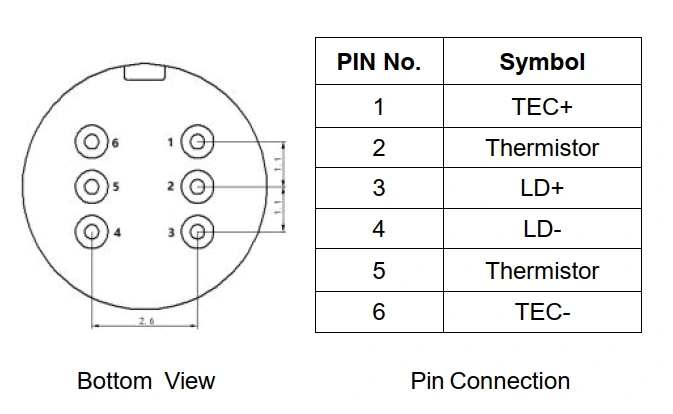

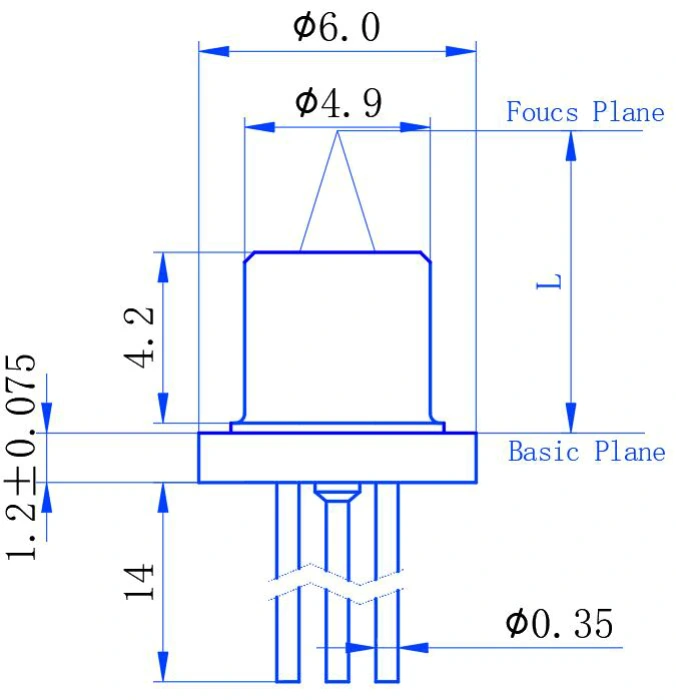

Definice balíčku a pinu

Informace pro objednání -1392nm DFB laserová dioda TO-CAN

Modelová nomenklatura

BLD – D XXXX AŽ XX – X

Příklad: BLD-D1392.5TO60-AL

Datový list -1392nm DFB laserová dioda TO-CAN

Datový list

Často kladené otázky (FAQ)

Otázka: Jaký plyn lze detekovat pomocí 1392nm DFB laseru?

Odpověď: Vlnová délka 1392 nm se běžně používá pro absorpční spektroskopii vodní páry (H2O) a lze ji použít pro detekci vlhkosti a vodní páry na bázi TDLAS. Konkrétní absorpční linie a provozní podmínky by měly být vyhodnoceny na základě koncentrace plynu, délky optické dráhy a návrhu systému. Box Optronics také nabízí DFB laserové diody na jiných vlnových délkách pro různé požadavky na snímání plynu.

Otázka: Jaký je rozdíl mezi tímto laserem TO60 DFB a laserem DFB s motýlkem?

Odpověď: Hlavní rozdíly jsou formát balíčku, optické rozhraní a cena.

Verze TO60 je vybavena kompaktním hermetickým obalem z kovu s integrovaným TEC, termistorem a asférickou čočkou pro optickou vazbu ve volném prostoru.

Butterfly DFB lasery jsou obvykle dostupné s výstupem s vlákny a mohou v závislosti na konfiguraci integrovat další funkce, jako je optický izolátor a monitorovací fotodioda.

Se svým jednodušším balením a optickým výstupem s volným prostorem poskytuje verze TO60 cenově výhodnější možnost pro snímání plynu a další aplikace, kde není vyžadováno připojení vláken a další integrované funkce. Volba závisí na požadované metodě optické vazby, velikosti balíčku a architektuře systému.

Otázka: Jak integrovaný TEC zlepšuje výkon detekce plynu?

Odpověď: Integrovaný TEC a 10kΩ termistor zajišťují regulaci teploty pro DFB laser, pomáhají udržovat stabilní provozní podmínky a snižují drift vlnové délky způsobený změnami teploty. Regulace teploty je v systémech TDLAS důležitá, protože vlnová délka laseru musí zůstat v souladu s cílovou absorpční funkcí. Specifikace TEC by měly být zváženy společně s rozsahem provozních teplot laseru a požadavky na kompletní systém snímání plynu.

Související produkty

· 1392nm 10mW DFB Butterfly laserová dioda

· 760nm 10mW DFB Butterfly laserová dioda

· 1512nm 10mW DFB 14pinový motýlkový laser

· 1574nm DFB laserová dioda pro snímání CO2

· 1mm aktivní plocha InGaAs PIN fotodioda

Provozní poznámky a manipulace

· Laserové diody jsou zařízení citlivá na elektrostatický výboj (ESD). Při manipulaci by měly být vždy dodržovány řádné postupy ochrany proti ESD.

· S moduly by se mělo zacházet stejně jako s běžnými polovodičovými zařízeními, aby se zabránilo elektrostatickému poškození. Pro bezpečné skladování a přenášení by moduly měly být zabaleny s materiálem odolným proti ESD.

· Při sestavování modulů na PCB by měl být pracovní stůl, páječka a lidské tělo uzemněny.

· Nepoužitá zařízení skladujte při doporučené skladovací teplotě (-40 °C až +85 °C) v obalech bezpečných proti ESD.

· Nepřekračujte absolutní maximální jmenovité hodnoty uvedené v datovém listu, včetně maximálního propustného proudu 100 mA a maximálního propustného napětí 2 V.

· Vždy používejte ovladač laserové diody s omezením proudu a ochranou proti přepětí.

· Povolte stabilizaci teploty TEC před aplikací laserového řídicího proudu pro optimální výkon a stabilitu vlnové délky.

· Abyste zabránili kontaminaci, nedotýkejte se povrchu asférické čočky holými prsty. Pokud je potřeba čištění, použijte isopropylalkohol (IPA) a tampon nepouštějící vlákna.

· Teplota přetavení pájky: maximálně 260 °C po dobu 10 sekund. Vyhněte se příliš dlouhé době nebo teplotě pájení.
