1270nm 10dBm polovodičový optický zesilovač

Obsah

1. Představení 1270nm 10dBm polovodičový optický zesilovač

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datový list

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

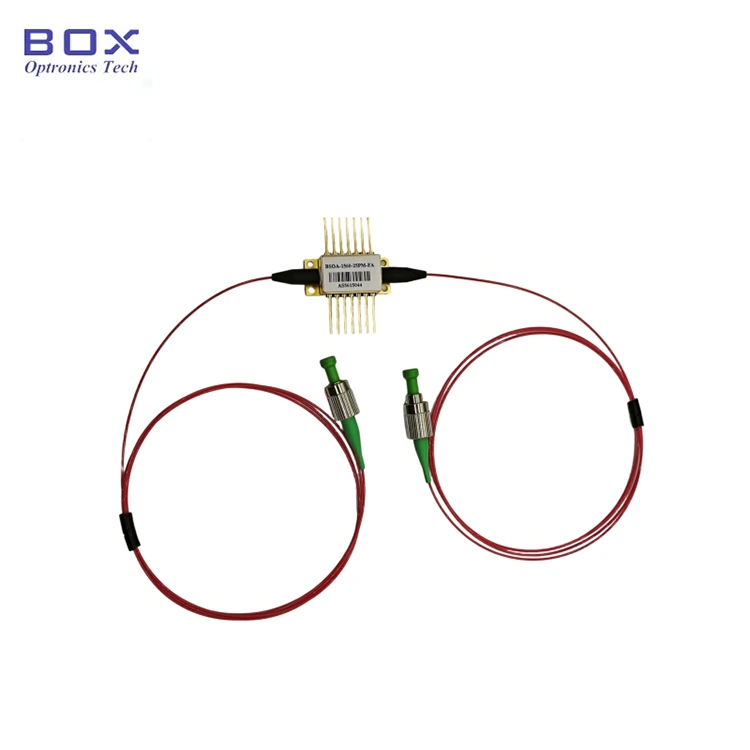

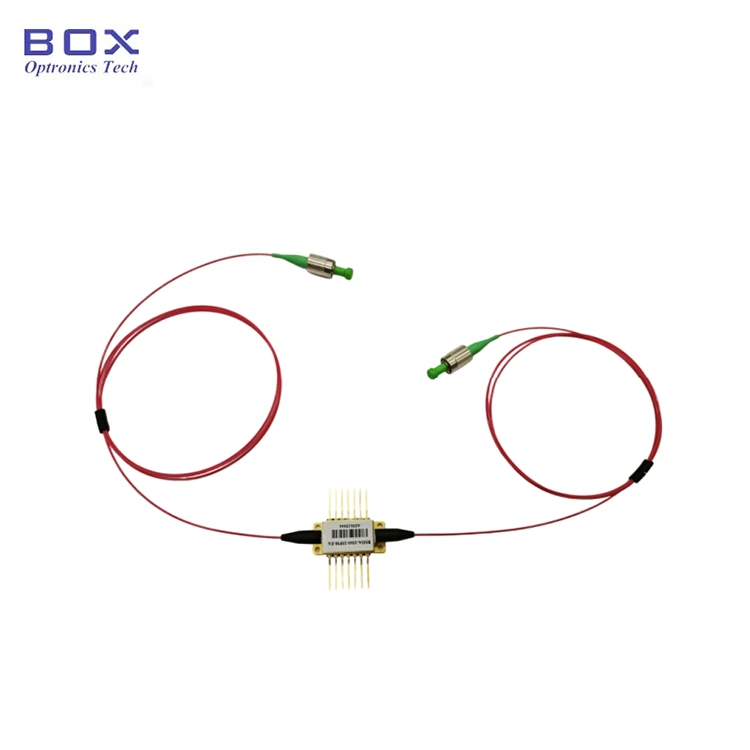

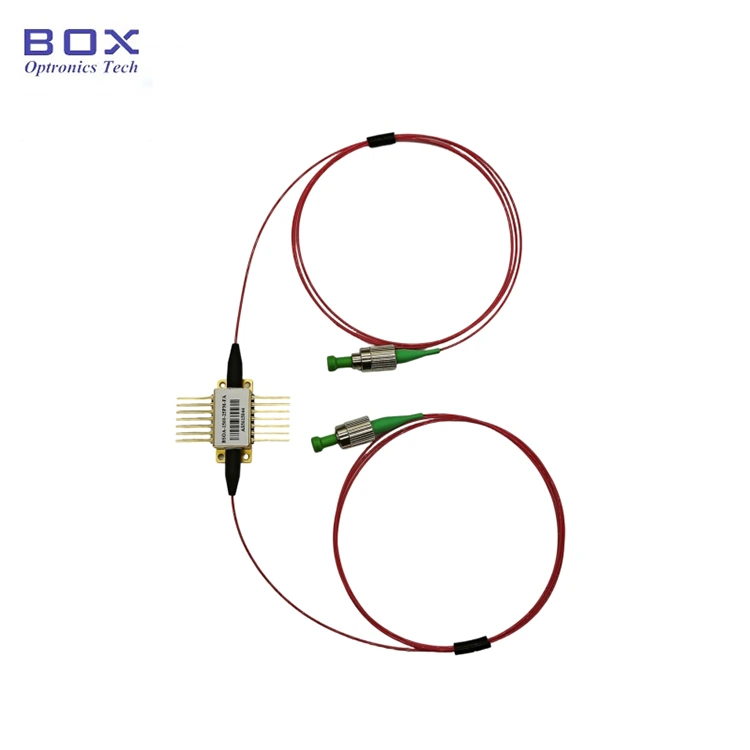

Jedná se o 1270nm 10dBm polovodičový optický zesilovač se 14pinovým motýlkovým obalem. Disponuje saturačním optickým výkonem 10~13dBm, 18dB malý zisk signálu, přes 60nm -3dB šířka pásma zisku a integruje TEC a termistor pro stabilní a hladké spektrum. Vhodné pro kompenzaci ztráty za optická připojení a přepínače, optické sítě WDM a MOPA lasery.

Produkt Specifikace

Produkt Vlastnosti

● 40G a 100G C-Band blokující závěrka nebo modulace;

● Nízká hlučnost Obrázek &Nízká polarizační závislost;

● 14pinový Balíček BTF s TEC a termistorem.

Aplikace produktů

● Náhrada ztráty za optické připojení a přepínač;

● Optické vlákno WDM sítě;

● MOPA (hlavní oscilátor Výkonový zesilovač) laser.

Produkt Podrobnosti

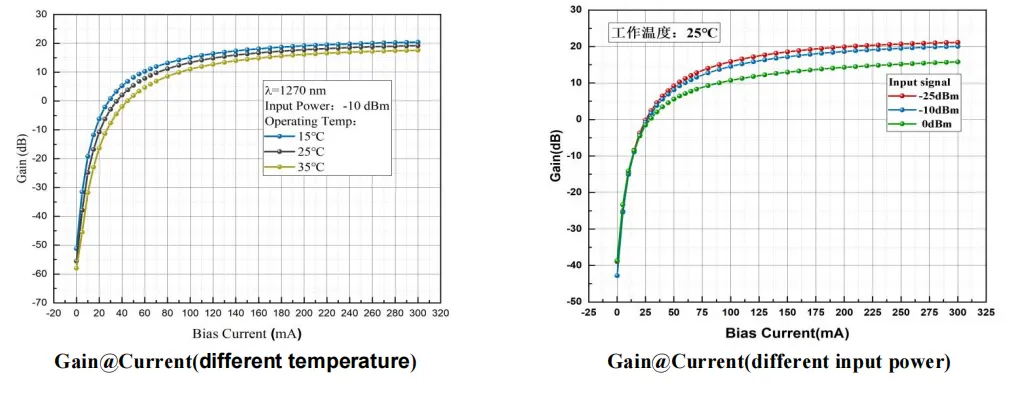

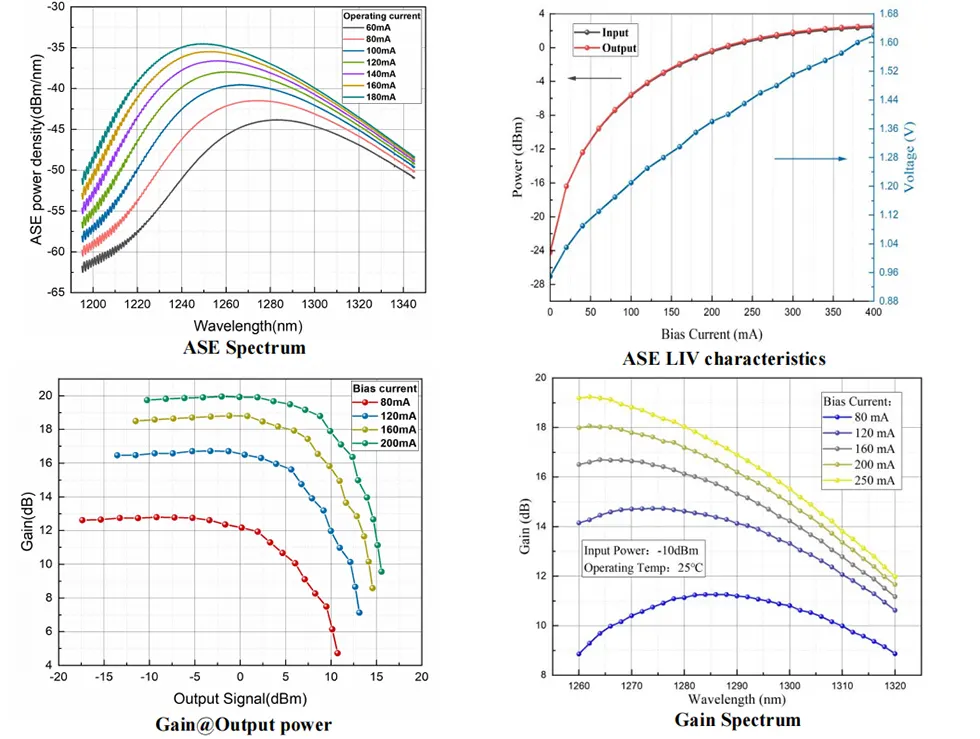

● Typická charakteristická křivka

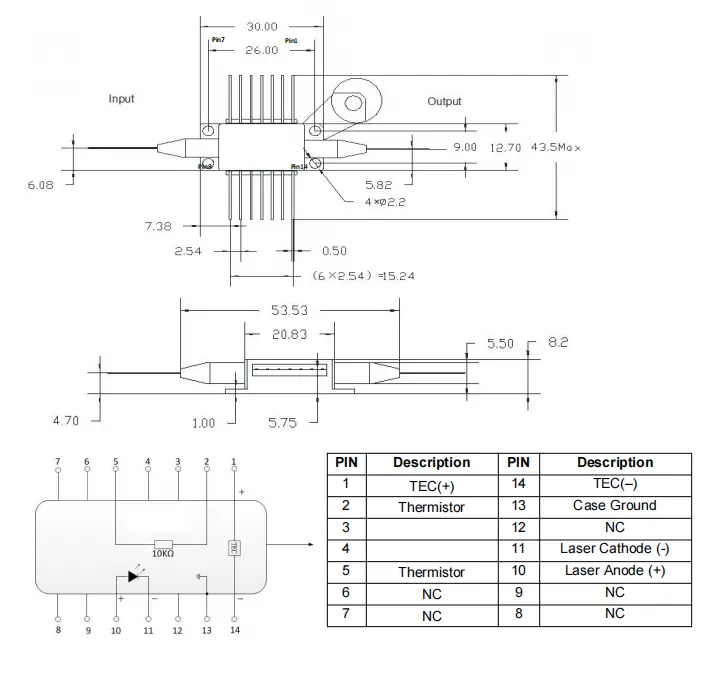

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1270nm 10dBm Polovodičový optický zesilovač

Objednávání informace

např.: BSOA-1270-18SM-FA

(Informace o objednávce: 1270nm 10dBm polovodičový optický zesilovač, 18dB malý zisk signálu, saturační optický výkon 10~13dBm, 14pinový motýlkový balíček, s vláknem SM Hi1060, FC/APC konektor).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Při provozu toto zařízení vysílá laserový paprsek o vysoké intenzitě; dělat nedívejte se přímo do konce vlákna, protože by to mohlo způsobit poranění očí.

● Toto zařízení je citlivé na elektrostatický náboj; proto přísné dodržování při balení jsou vyžadována antistatická ochranná opatření, dopravu a použití. Kromě toho je třeba přijmout preventivní opatření přepětí v napájení, protože v opačném případě může dojít k trvalému poškození zařízení (např. zajištění správného uzemnění zařízení a nošení antistatického poutko na zápěstí).

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
