1060nm 15dBm polovodičový optický zesilovač

Obsah

1. Představení 1060nm 15dBm polovodičový optický zesilovač

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Informace pro objednání

7. Datový list

8. Podmínky nabídky a platby

9. Dodací lhůta

10. Provozní poznámky

11. Zajištění kvality a Poprodejní servis

Představení produktu

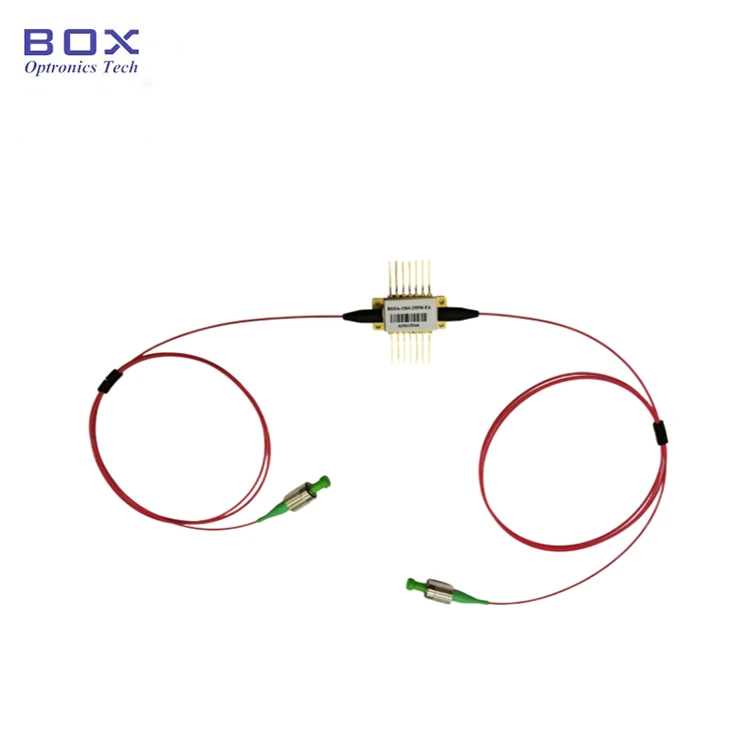

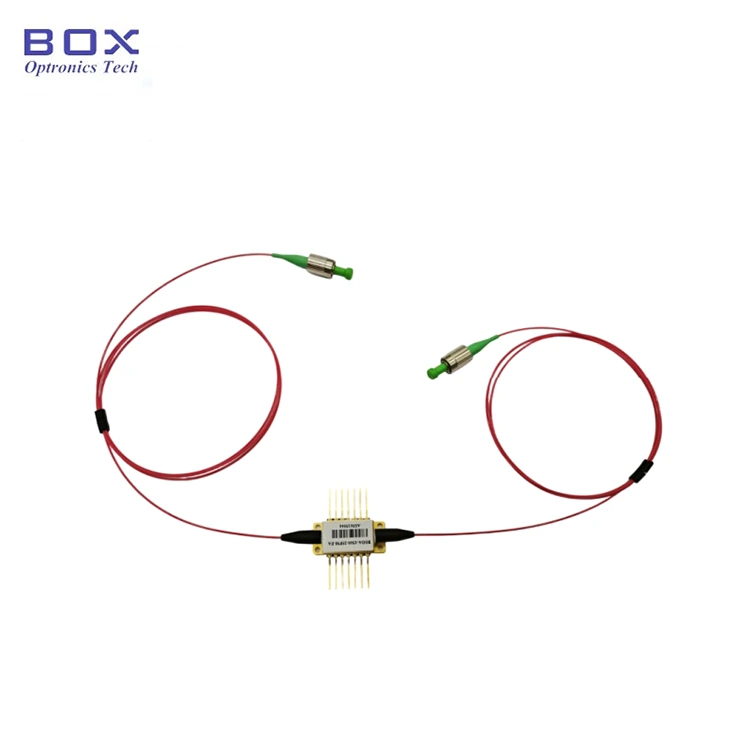

1060nm 15dBm polovodičový optický zesilovač (SOA) se 14pinovým motýlkovým pouzdrem nabízí vysoce výkonné řešení pro optiku zesílení v rozsahu vlnových délek 1060nm. S výstupním výkonem 15 dBm a Zisk signálu 25 dB, tato SOA je ideální pro aplikace v optických přepínačích, lékařské OCT a zdroje sweep frekvence. Pokud kolíky vyžadují pájení, teplota pájení nesmí překročit 260°C a doba pájení nesmí přesáhnout 10 sekund.

Produkt Specifikace

Produkt Vlastnosti

● SMF-28e vlákno s FC/APC konektorem;

● Nízká hlučnost Obrázek &Nízká polarizační závislost;

● 14pinový Balíček BTF s TEC, termistorem.

Produkt Aplikace

● Náhrada ztráty za optické připojení a přepínač;

● lékařské OCT;

● Zdroj sweep frekvence, laditelný laser.

Produkt Podrobnosti

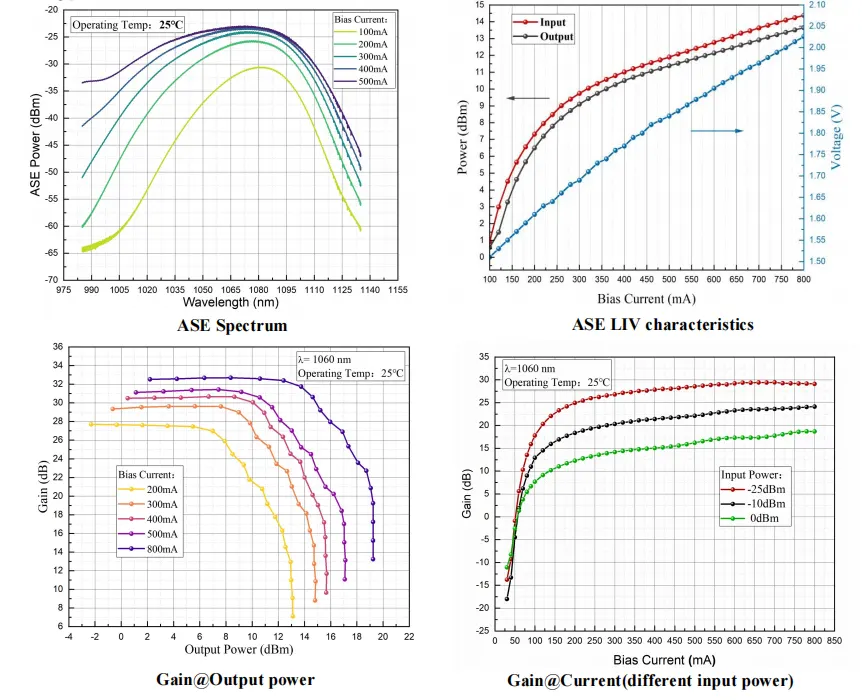

● Typická charakteristická křivka

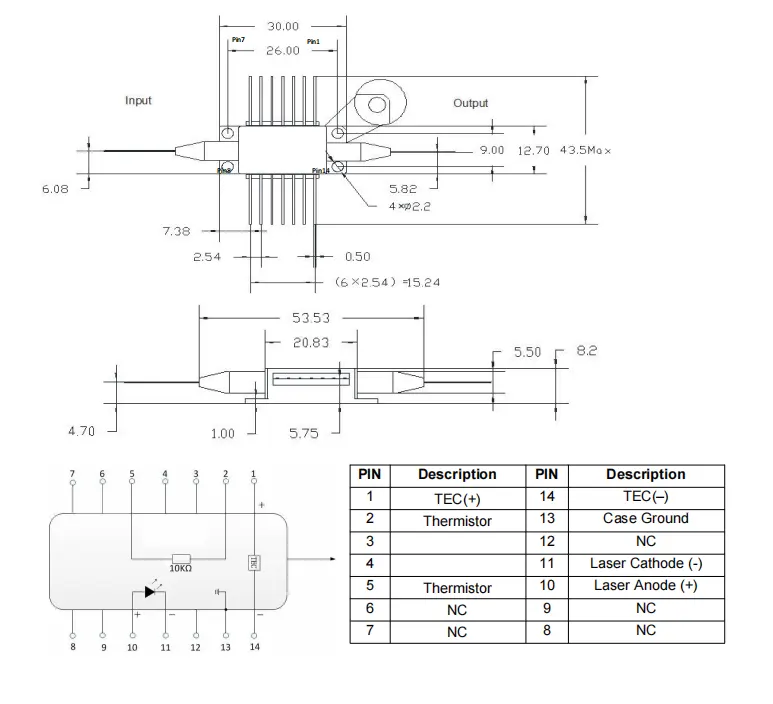

● Výkres obalu a definice PIN-OUT (jednotka: mm)-1060nm 15dBm Polovodičový optický zesilovač

Objednávání informace

např.: BSOA-1060-25SM-FA

(Informace o objednávce: 1060nm 15dBm polovodičový optický zesilovač, 25dB malý zisk signálu, saturační optický výkon 15dBm, 14pinový motýlkový balíček, s SM vlákno, FC/APC konektor).

Pro další přizpůsobené požadavky kontaktujte: sales06@boxoptronics.com

Datový list

Datový list

Podmínky nabídky a platba

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, společnost Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu předem produkty.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Dodací lhůta

Výroba trvá přibližně 10-15 pracovních dní. (Pokud existují některé skladem, bude odesláno rychleji.)

Mezinárodní logistika může trvat 3-5 pracovních dnů.

Provoz Poznámky

● Optická vlákna jsou křehká; nepoužívejte vlákno k tahání zařízení. Při vkládání nebo vyjímání zařízení ze zásuvky nevyvíjejte tlak nebo zatáhněte za objímku umístěnou v zadní části krytu zařízení. Pro zařízení vybavené konektory, ujistěte se, že jak zařízení, tak konektor vlákna jsou zvednuty současně během instalace nebo demontáže.

● Pokud kolíky vyžadují pájení, teplota pájení nesmí přesáhnout 260 °C a doba pájení nesmí přesáhnout 10 sekund. Zvláštní je třeba věnovat pozornost následujícímu: během procesu pájení, zařízení musí být v beznapájeném stavu a páječka musí být správně uzemněný.

● Provoz laseru při překročení výkonu a teplotních podmínek specifikace uvedené v technickém listu urychlí stárnutí laseru a způsobit poškození zařízení.

Zajištění kvality a Poprodejní servis

● Záruční doba:

Bezplatná oprava nebo výměna vad způsobených člověkem do 1 rok od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby bezplatné opravy nebo výměny budou poskytnuty za vady způsobené problémy s kvalitou produktu. Nicméně, Box Společnost Optronics si vyhrazuje právo odmítnout bezplatné opravy v následujícím textu případy v záruční době:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Upravené nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
