1. Představení vícekanálového laserového zdroje DFB
2. Technické specifikace
3. Vlastnosti produktu
4. Typické aplikace
5. Podrobnosti o produktu
6. Průvodce bezpečným provozem
7. Informace pro objednání
8. Datasheet a testsheet
9. Podmínky nabídky a platby
10. Dodací lhůta
11. Provozní poznámky a údržba
12. Zajištění kvality a poprodejní servis

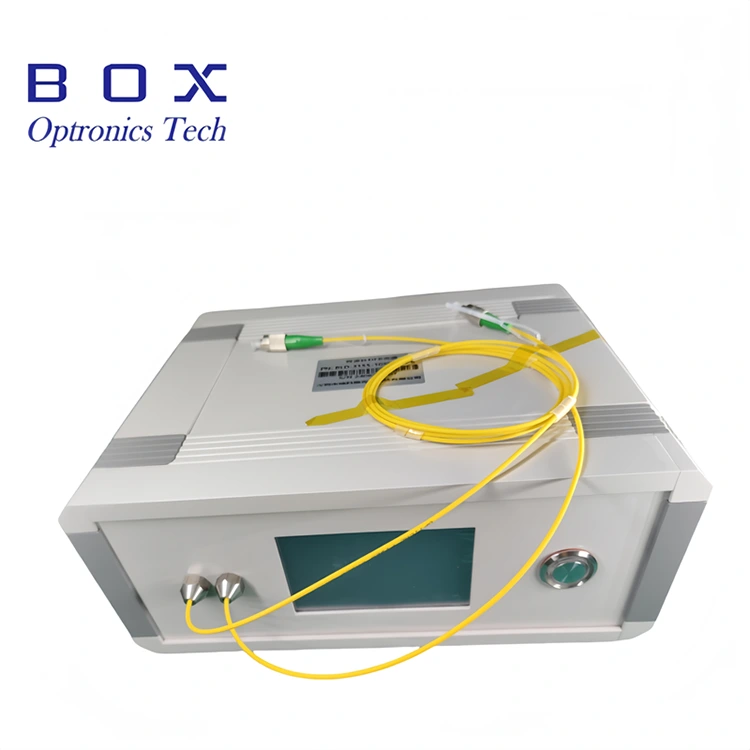

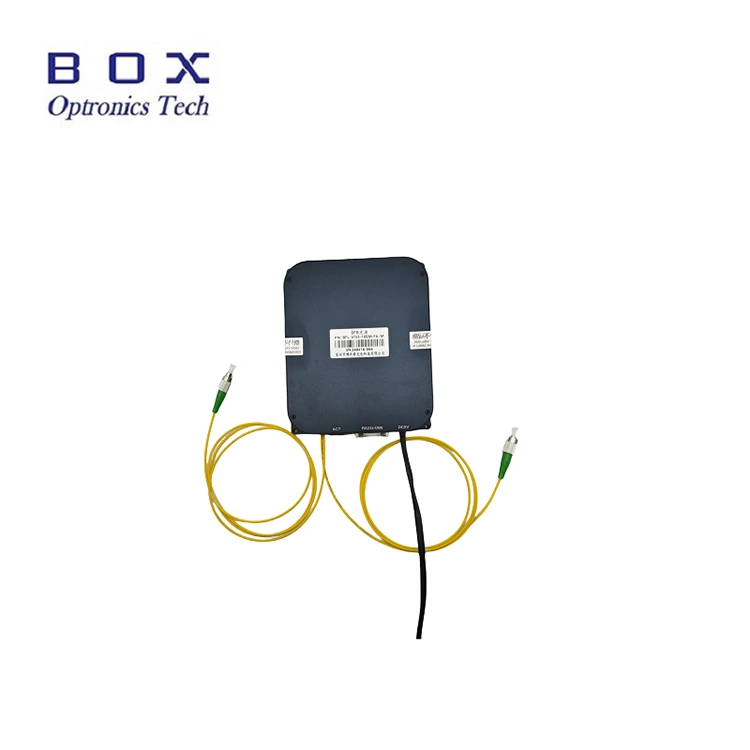

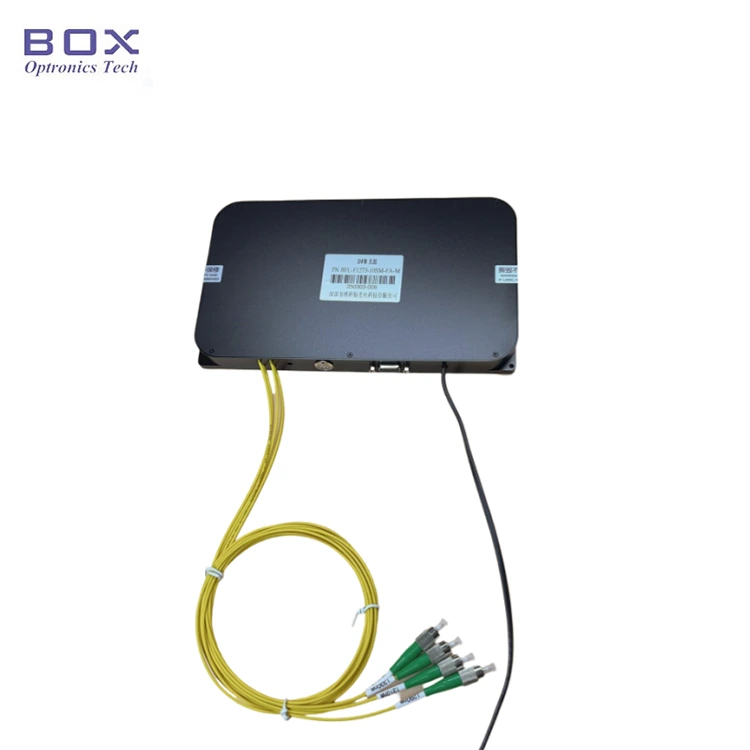

Jedná se o vícekanálový laserový zdroj DFB s volně konfigurovatelnými vlnovými délkami a provozem se spojitou vlnou (CW). Dostupné možnosti vlnových délek zahrnují CWDM (1270~1650 nm), kanály DWDM ITU 18~64, vlnové délky LAN-WDM a také specifické vlnové délky, jako je 1030 nm a 1064 nm. Produkt je dostupný ve dvou konfiguracích: samostatná stolní jednotka nebo integrovatelná modulární varianta; vybavena komunikačním rozhraním a monitorovacím softwarem. Uživatelé si mohou vybrat mezi pevným výstupním výkonem nebo konfigurací s nastavitelným výkonem. Tento vícekanálový laserový zdroj DFB podporuje provoz jako jednokanálový světelný zdroj nebo simultánní výstup přes více kanálů.
|
Parametr |
Jednotka |
Duální kanály |
Čtyři kanály |
Poznámka |
|
Pracovní vlnová délka |
nm |
1310/1550 |
1270/1290/1310/1330 |
přizpůsobitelné |
|
Volitelná vlnová délka |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
typ DFB |
|
|
Výstupní výkon |
mW |
10/20/Jiné |
přizpůsobitelné |
|
|
Boční režim Poměr potlačení |
dB |
>30 |
|
|
|
Pracovní režim |
- |
CW |
|
|
|
Rozsah nastavení výkonu |
- |
10~100% |
|
|
|
Krátkodobá stabilita (15 minut) |
dB |
≤±0,02 Ekvivalent ≤±0,5 % |
|
|
|
Dlouhodobá stabilita (8 hodin) |
dB |
≤±0,05 Ekvivalent ≤±1,2 % |
|
|
|
Konektor |
- |
FC/APC |
přizpůsobitelné |
|
|
Typ vlákna |
- |
Hi1060/SMF-28/PM1550 |
přizpůsobitelné |
|
|
Balík |
mm |
195(Š)×220(H)×120(V) |
Pracovní stůl |
|
|
150 (Š) × 125 (H) × 20 (V) |
Modul |
|||
|
Napájení |
V |
AC 110~240V, <20W |
Pracovní stůl |
|
|
DC 5V/4A, <15W |
Modul |
|||
|
Spotřeba energie |
W |
≤60 |
|
|
|
Rozsah provozních teplot |
℃ |
-5 ~+55 |
|
|
|
Rozsah skladovacích teplot |
℃ |
-40 ~+85 |
|
|
● Přizpůsobitelné vlnové délky a výstupní výkony;
● K dispozici 2~16 kanálů;
● Pevný nebo nastavitelný výstupní výkon;
● Vysoká stabilita výstupu, malá velikost a rychlé spuštění.
● WDM, AWG, diferenciální ztráta zařízení PLC, detekce ztráty návratu;
● Oční OCT;
● Kalibrace vláknových zařízení a systémy testování pasivních součástí.
● Dostupné vlnové délky (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

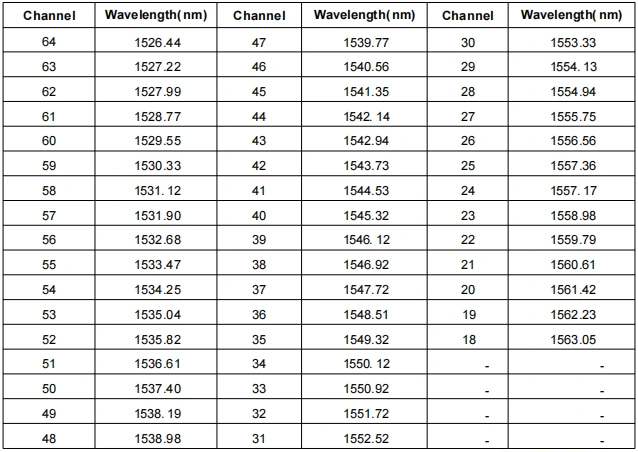

● ITU kanál 18~64 vlnové délky (mm):

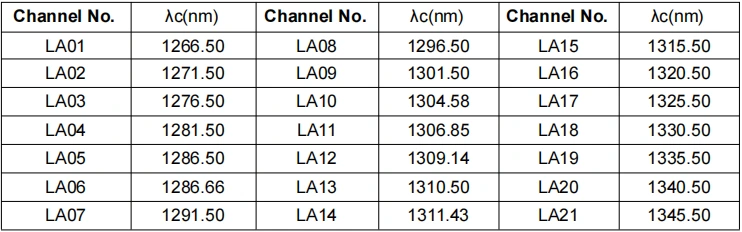

● Vlnové délky LAN-WDM (mm):
Krok 1. Vybalení: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní.
Krok 2. Napájení: Připojeno ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení. Používejte pouze originální odpovídající napájecí adaptér (DC 5V nebo DC12V). Nesprávné napájecí adaptéry mohou poškodit světelný zdroj. (Napájecí adaptér je dodáván v souladu s místními normami napětí.)
Krok 3. Připojení výstupního vlákna: Otevřete protiprachovou krytku na konektoru nebo přírubě vlákna, zkontrolujte koncovou plochu vlákna a připojte vlákno nebo spojte vlákno k testovanému zařízení nebo měřidlu výkonu po potvrzení, že nedochází k žádnému znečištění a poškození.
Setp4. Připojení k hostitelskému počítači: Pomocí datového kabelu USB-RS485 DB9 propojte vícekanálový laserový zdroj DFB a počítač; počítač musí nejprve nainstalovat vyhrazený ovladač sériového portu k identifikaci datového kabelu sériového portu, jinak nebude možné software hostitelského počítače a modul světelného zdroje správně propojit a komunikovat. Požádejte Box Optronics o ovladač.

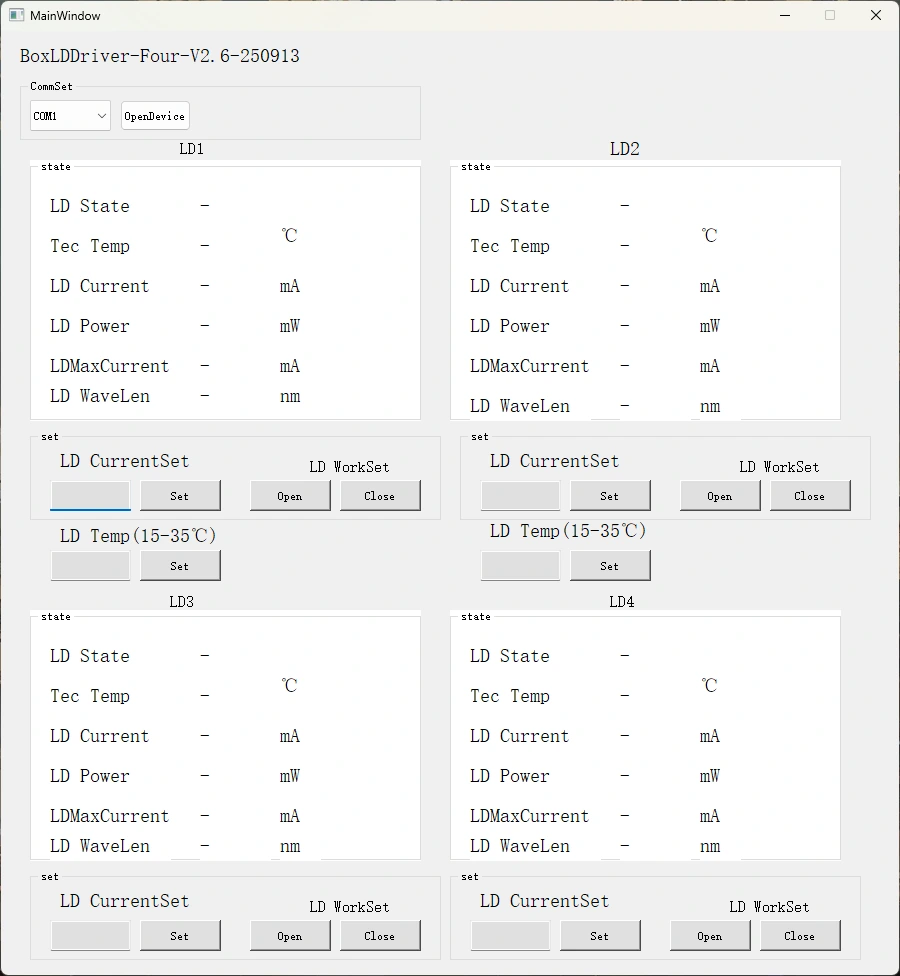

Krok 5. Ovládací software: Box Optronics poskytuje sériový příkaz nebo PC software pro řízení proudu LD a teploty LD vícekanálového laserového zdroje DFB. Vyberte správný port, nastavte proud a teplotu a klikněte na tlačítko Otevřít. (Abyste předešli poškození, zvyšujte proud měniče pomalu při prvním provozu. Nepřivádějte ihned plný proud.)
