Laserový modul laditelný v pásmu C

Přehled produktu – laserový modul laditelný v pásmu C

C-Band Tunable Laser Module (řada ATLS4 / HTLS4) od Box Optronics je kompaktní integrovaný laditelný laserový modul pokrývající celý rozsah vlnových délek C-pásma a výstup s vlákny.

Model ATLS4 je optimalizován pro přesné ladění vlnové délky, poskytuje typickou velikost kroku vlnové délky 22:00, dobu přepínání vlnové délky ≤100 µs a výkon úzké šířky linky pod 5 MHz. Je ideální pro aplikace vyžadující vysokou spektrální přesnost, včetně dotazování FBG, charakterizace úzkopásmových optických filtrů, testování komponent DWDM a přesná fotonická měření.

Model HTLS4 je navržen pro aplikace rychlého skenování vlnových délek, vyznačuje se rychlou odezvou ladění vlnové délky až do 1 µs, schopností vysokorychlostního skenování přesahující 1000 nm/s a šířkou čáry přibližně 1 MHz. Je optimalizován pro dynamické snímání FBG, vysoce výkonné testování optických součástí a aplikace rychlého spektrálního získávání.

Oba modely sdílejí stejný mechanický balíček, elektrické rozhraní a konfiguraci výstupu z vláken, což umožňuje návrhářům systému vybrat vhodnou výkonnostní třídu na základě požadavků aplikace, aniž by museli měnit konstrukci mechanické nebo elektrické integrace.

Klíčové vlastnosti - laserový modul laditelný v pásmu C

• Široký rozsah ladění vlnových délek C-pásma: 1525–1568nm (ATLS4) / 1525–1569nm (HTLS4)

• Vysoká přesnost vlnové délky: ±10 pm absolutní, stabilita ±2 pm, opakovatelnost < 15:00

• Rychlost ladění: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) na krok

• Vysoká rychlost skenování: >40nm/s v kroku 22:00 (ATLS4) / >1000nm/s v kroku 20:00 (HTLS4)

• Jemný krok vlnové délky: 22:00 typicky (ATLS4) / 20:00 typicky (HTLS4)

• Vysoký výstupní výkon: >10dBm (10mW) v celém rozsahu ladění

• Vynikající stabilita napájení: ±0,05dBm

• Dobrá plochost výkonu: ≤±0,3dB

• Vysoký poměr potlačení bočního režimu: >35dB (ATLS4) / >40dB (HTLS4)

• Šum s nízkou relativní intenzitou: <-135 dB/Hz

• Úzká šířka čáry: <5MHz (ATLS4) / ~1MHz typická (HTLS4), statická

• Standardní výstup optického konektoru FC/APC

• Formát kompaktního modulu: 134 x 104 x 21 mm

• 5V DC napájení, <5W typická spotřeba energie

• Široký rozsah provozních teplot: -20 °C až +65 °C

Typické aplikace – laserový modul laditelný v pásmu C

• Demodulační a dotazovací systémy s vláknovou Braggovou mřížkou (FBG).

• Testování a charakterizace optických pasivních zařízení (ztráta vložení, ztráta zpětného toku, odezva filtru)

• Testování DWDM komponent a multiplexerů s dělením vlnové délky

• Snímací systémy z optických vláken pro měření teploty, napětí a vibrací

• Sledování stavu konstrukce mostů, tunelů, potrubí a lopatek větrných turbín

• Laditelné laserové zdroje pro měření a analýzu optického spektra

• Výzkum a vývoj v laboratořích fotoniky a optické komunikace

• integrace OEM do optického testovacího a měřicího zařízení

Specifikace produktu-Laditelný laserový modul v pásmu C

Specifikace optiky a vlnové délky

Mechanické a elektrické specifikace

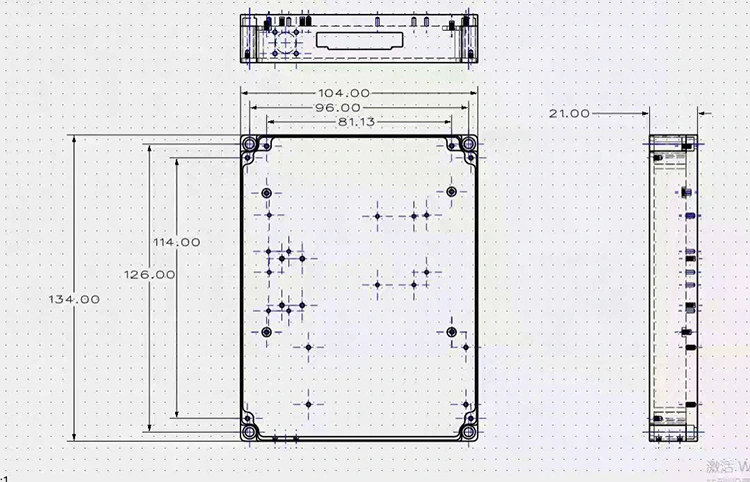

Rozměry balení-Laditelný laserový modul v pásmu C

Rozměry modulu: 134 mm (D) × 104 mm (Š) × 21 mm (V)

Informace pro objednání – laserový modul laditelný v pásmu C

Modelová nomenklatura

Pásmo XTLS4-C

Příklady: ATLS4-C-Band, HTLS4-C-Band

Často kladené otázky (FAQ) – laserový modul laditelný v pásmu C

Otázka: Jaký je rozdíl mezi modely ATLS4 a HTLS4?

Odpověď: ATLS4 a HTLS4 sdílejí stejný mechanický balíček, elektrické rozhraní a optický výstup, ale liší se rychlostí ladění, velikostí kroku a výkonem šířky linky.

Standardní verze ATLS4 poskytuje velikost kroku vlnové délky 10 pm, dobu přepínání vlnové délky ≤ 100 µs v jednom kroku, rychlost skenování > 40 nm/s (krok 10 pm) a úzkou šířku čáry <5 MHz, takže je ideální pro spektrální měření s vysokým rozlišením a přesnou optickou charakterizaci.

Vysokorychlostní verze HTLS4 poskytuje dobu přepínání vlnové délky v jednom kroku ≤ 1 µs a rychlost skenování > 1000 nm/s s rozlišením kroku 20 pm vlnové délky, takže je ideální pro rychlé dotazování FBG, dynamické snímání vláken a vysoce výkonné testování optických komponent.

Vyberte model na základě požadavků vaší aplikace na rychlost skenování, rozlišení vlnové délky a odstup signálu od šumu.

Otázka: Lze tento laditelný laserový zdroj použít pro dotazovací systémy FBG?

A: Ano. Laditelné laserové moduly ATLS4 a HTLS4 jsou široce vhodné pro dotazovací systémy FBG. Jejich přesná schopnost ladění vlnové délky, vysoké rozlišení vlnové délky a stabilní optický výstup umožňují přesné sledování posunů vlnových délek FBG způsobených změnami teploty, napětí a vibrací. ATLS4 je optimalizován pro spektrální analýzu s vysokým rozlišením, zatímco HTLS4 poskytuje vysokorychlostní skenovací schopnost pro dynamické snímání FBG a vysoce výkonná měření.

Otázka: Jaký je výstupní výkon a plochost výkonu?

Odpověď: Oba modely poskytují výstupní výkon >10dBm v celém rozsahu ladění, se stabilitou výkonu ±0,05dBm a plochostí výkonu ≤±0,3dB. Integrovaná smyčka řízení výkonu udržuje konzistentní výstupní výkon při ladění vlnové délky, čímž snižuje chyby měření způsobené kolísáním výkonu.

Otázka: Jaké je minimální množství objednávky (MOQ)?

A: MOQ je 1 jednotka. Podporujeme flexibilní množství objednávek, od jednotlivých jednotek pro výzkum a vývoj a prototypování až po hromadnou výrobu pro integraci OEM. Kontaktujte náš prodejní tým pro konkrétní cenu ve vámi požadovaném množství.

Datasheet-Laditelný laserový modul C-Band

ATLS4-C-Band laditelný laserový modul

HTLS4-C-Band laditelný laserový modul

Lead Time-C-Band laditelný laserový modul

• Standardní výroba: 1–2 týdny

• Množstevní objednávky: Kontaktujte nás pro plán výroby

• Vlastní objednávky: 3–4 týdny

• Mezinárodní doprava: ~5 pracovních dnů (DHL/UPS/FedEx Express)

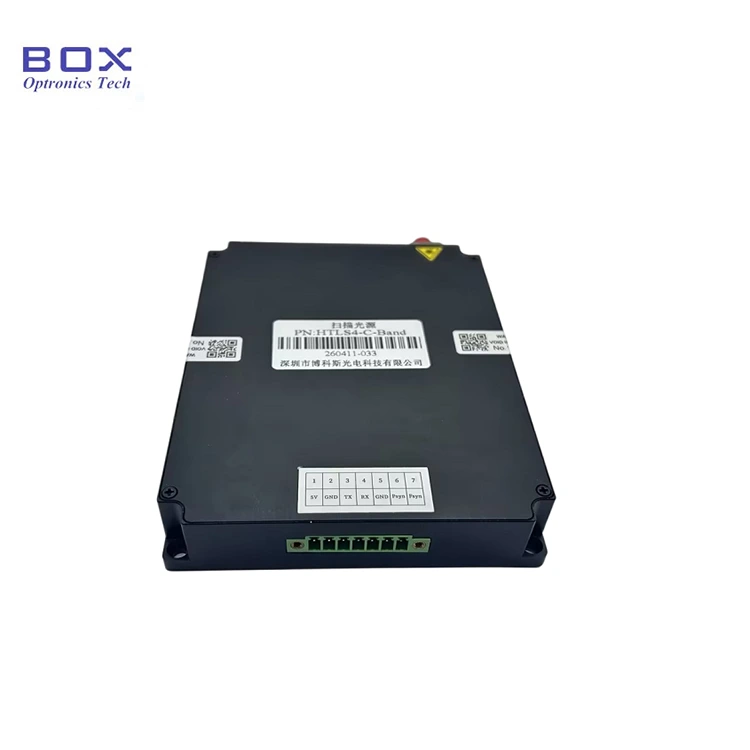

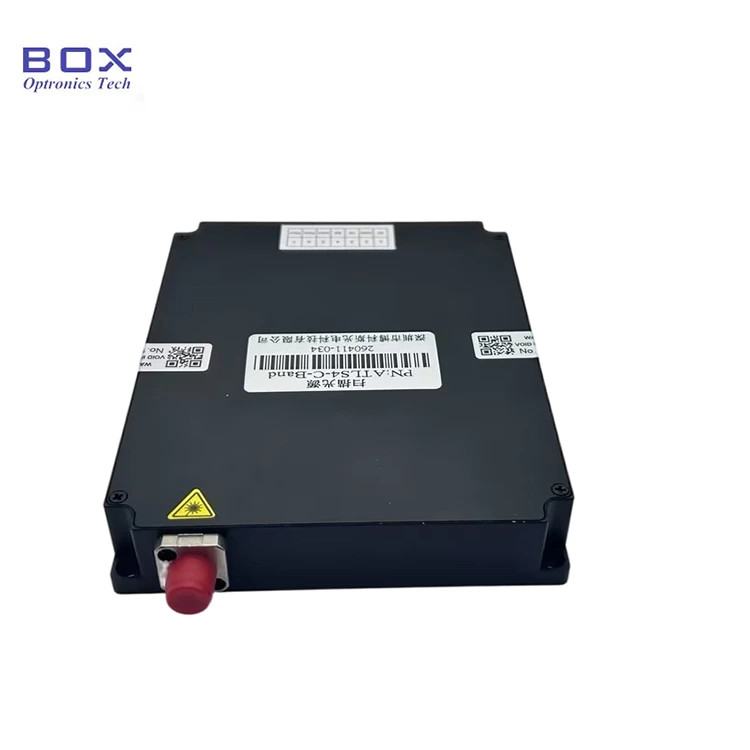

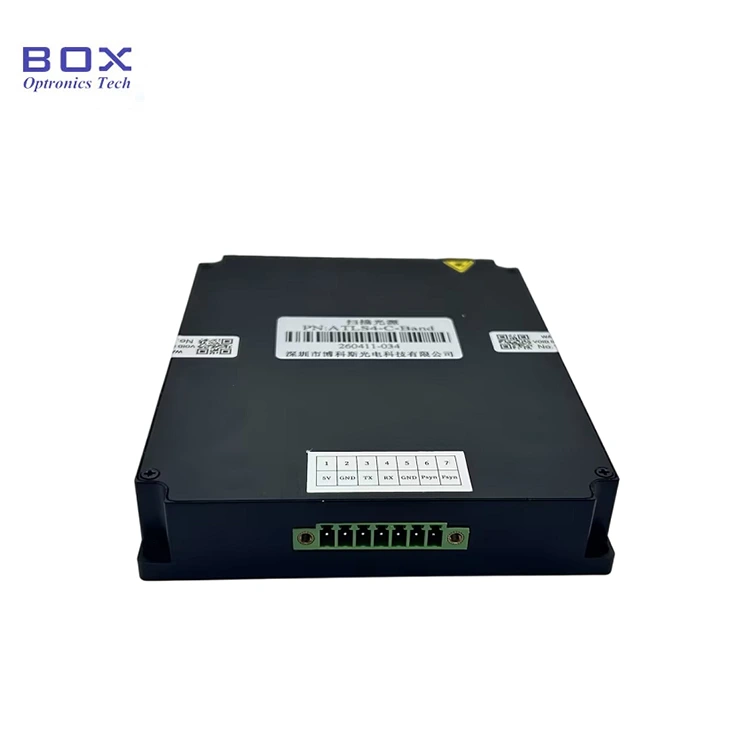

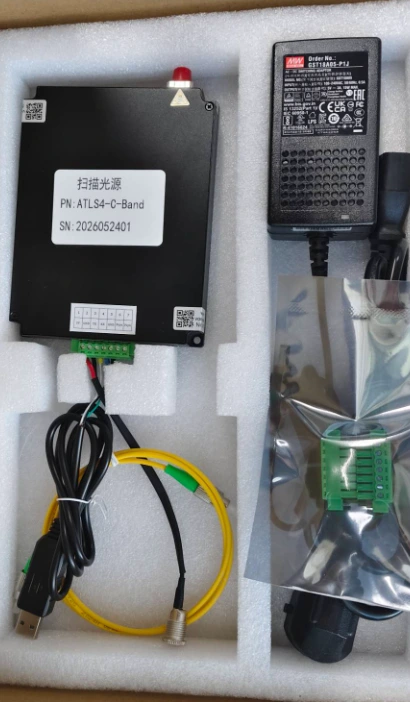

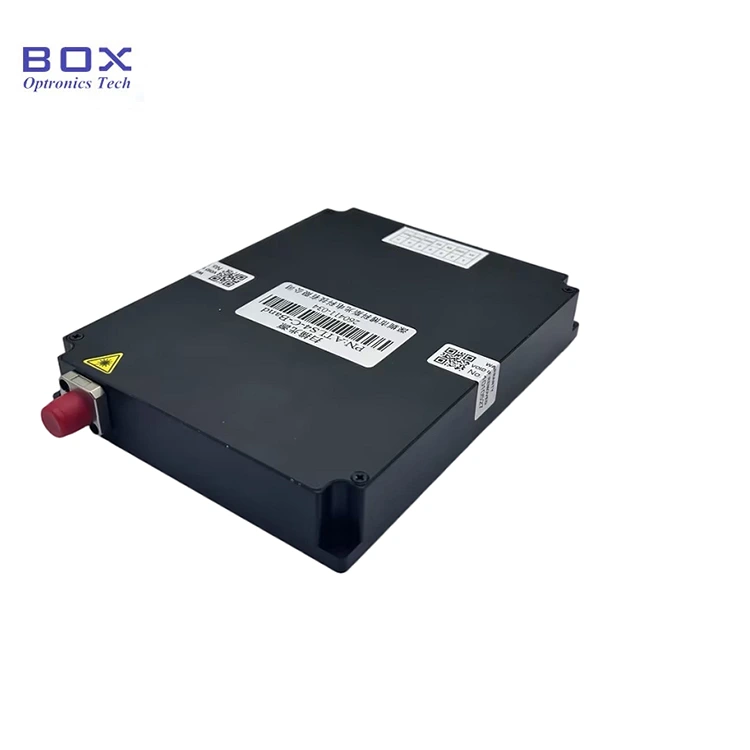

Fotografie skutečného produktu - C-Band Tunable Laser Module
