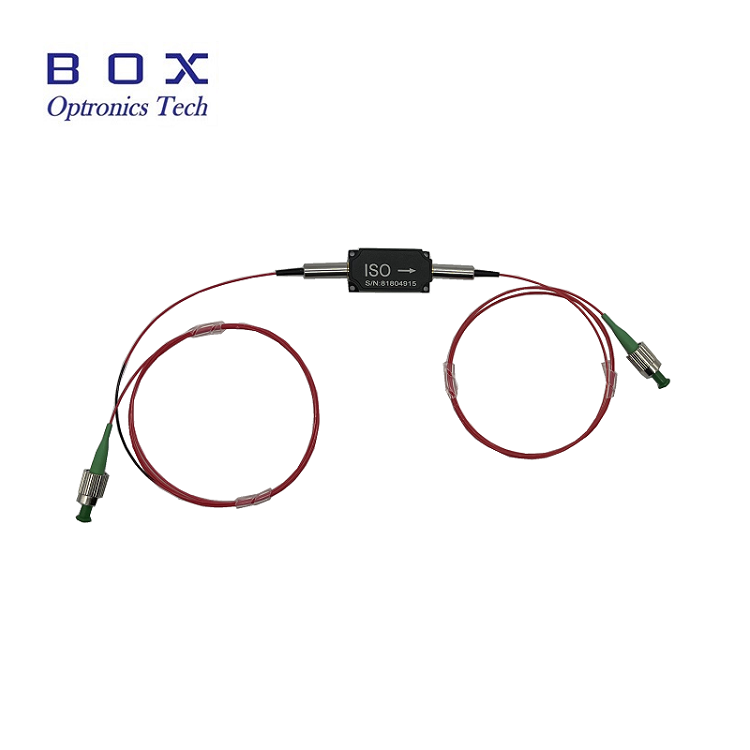

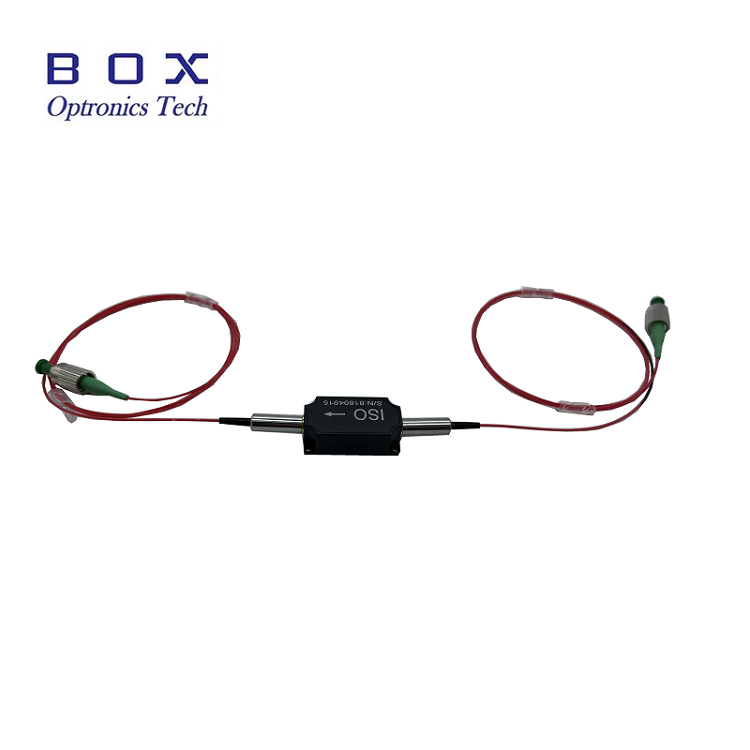

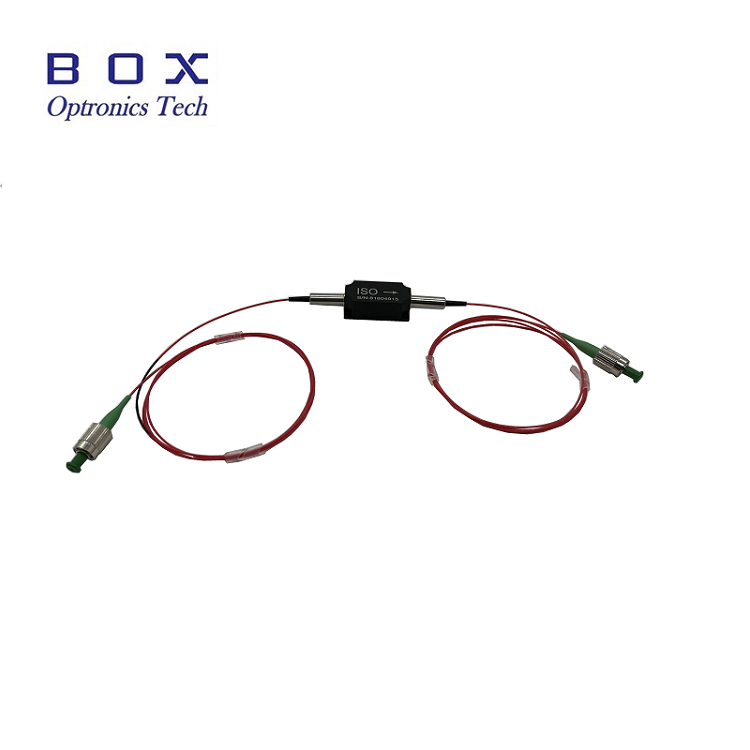

1064nm vysoce výkonný optický izolátor

Přehled produktu-1064nm vysoce výkonný optický izolátor

Box Optronics dodává 1064nm High Power Optical Isolator, vysoce výkonnou pasivní optickou součást určenou k ochraně laserových zdrojů, zárodečných laserů a optických zesilovačů před škodlivou optickou zpětnou vazbou způsobenou odraženým a zpětně rozptýleným světlem. Na základě efektu Faradayovy rotace umožňuje tento izolátor nereciproční přenos světla, což umožňuje průchod světla v dopředném směru s nízkou ztrátou a zároveň blokuje světlo ve zpětném směru s vysokou izolací.

Tento 1064nm izolátor se vyznačuje typickým vložným útlumem, vysokou izolací a vysokým extinkčním poměrem a je optimalizován pro vysoce výkonné vláknové lasery a systémy zesilovačů. Podporuje průměrný výkon až 10W a špičkový výkon až 10kW pro ns pulzní provoz, takže je vhodný pro náročné průmyslové a vědecké aplikace.

Klíčové vlastnosti-1064nm vysoce výkonný optický izolátor

• Vysoká izolace: Typická špičková izolace 30 dB, minimálně 25 dB

• Nízká ztráta vložení

• Vysoká návratová ztráta

• Nízká ztráta závislá na polarizaci (PDL)

• Zpracování vysokého výkonu: průměrný výkon až 10 W

• Kompaktní a robustní provedení obalu: 58×28×26 mm

• Dostupné ve verzích PM (Polarization Mainkeeping) a non-PM

• Možnosti více vlnových délek: 980nm, 1030nm, 1064nm

Typické aplikace - 1064nm vysoce výkonný optický izolátor

• Vláknové laserové systémy a vláknové lasery MOPA

• Vláknové zesilovače

• Optické testovací a měřicí přístroje

• Snímací systémy z optických vláken

• Ochrana laserového osiva v řetězech zesilovače

• Vysokovýkonné vláknové laserové systémy

• Výzkumné a vývojové laboratoře

• Průmyslové laserové systémy zpracování

Technické specifikace-1064nm vysoce výkonný optický izolátor

Optické specifikace (T=25°C)

Mechanické a environmentální specifikace

Podrobnosti o produktu-1064nm vysoce výkonný optický izolátor

Co je to optický izolátor?

Optický izolátor, známý také jako Faradayův izolátor, je pasivní dvouportové optické zařízení, které umožňuje preferenční přenos v jednom směru a zároveň poskytuje vysokou izolaci v opačném směru. Je nezbytnou součástí laserových a optických systémů k ochraně laserových zdrojů a optických zesilovačů před optickou zpětnou vazbou způsobenou odraženým a zpětně rozptýleným světlem.

Optické izolátory jsou založeny na Faradayově jevu, který využívá magnetooptický materiál, který otáčí polarizaci světla, které jím prochází, když je vystaven magnetickému poli. V kombinaci s polarizátory umožňuje tato polarizační rotace dopředný optický přenos a vysokou izolaci zpětně se šířícího světla.

Rozměry balení

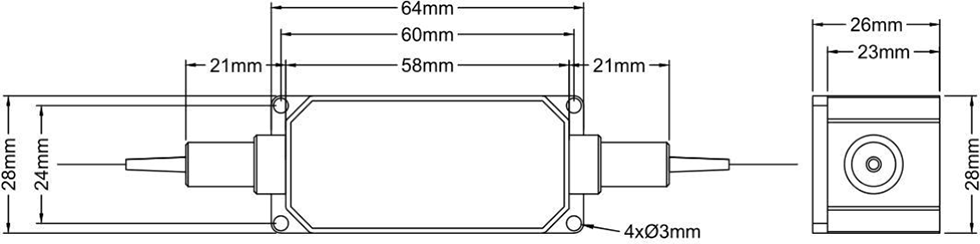

1064nm vysoce výkonný optický izolátor je zabalen v kompaktním robustním pouzdře s následujícími rozměry (jednotka: mm):

• Velikost balení: 58 × 28 × 26 mm (D׊×V)

• Konfigurace se 2 porty s vláknovými pigtaily

• 4 montážní otvory (Ø3mm) pro bezpečnou instalaci

• Navrženo pro vysokou spolehlivost a tepelnou stabilitu

Proč si vybrat Box Optronics?

• Přísná kontrola kvality se 100% testováním před odesláním

• Konkurenční ceny se stabilní schopností hromadného doručení

• Flexibilní možnosti přizpůsobení pro vlnovou délku, výkon, vlákno a konektory

• Ukázkové testování dostupné pro vyhodnocení

• Globální zásilky s expresním doručením DHL, UPS a FedEx

• K dispozici jsou verze PM i non-PM

• Více možností jmenovitého výkonu: 500 mW až 10 W

• Pokrytí široké vlnové délky: 980nm, 1030nm, 1064nm

• Spolehlivé dlouhodobé dodávky pro výrobní množství

Informace pro objednání-1064nm vysoce výkonný optický izolátor

Modelová nomenklatura

HPMIS - XXXX - X - X - X - X - X - XX

Příklad: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064nm High Power PM Isolator, pomalá osa pracuje, rychlá osa blokována, PM Panda vlákno, 900μm volná trubice, délka vlákna 1m, balení 58x28x26mm, manipulační výkon 10W

Příklad: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (non-PM), vlákno Hi1060, volná trubice 900μm, délka vlákna 1m, balení 58x28x26mm, manipulační výkon 5W

Dostupné možnosti přizpůsobení

• Středová vlnová délka: 980nm, 1030nm, 1064nm, jiné vlnové délky jsou k dispozici na vyžádání

• Jmenovitý výkon: 500 mW, 1 W, 2 W, 5 W, 10 W, vyšší výkon je k dispozici pro vlastní návrhy

• Typ polarizace: PM (udržování polarizace) nebo non-PM (standardní jednoduchý režim)

• Konfigurace osy PM: Pracuje pomalá osa, obě osy fungují

• Typ vlákna: vlákno PM Panda, Hi1060, další speciální vlákna

• Délka vlákna: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (dostupné vlastní délky)

• Typ pigtailu: 250 μm holé vlákno, 900 μm volná trubice, 3,0 mm volná trubice

• Velikost balení: Standardní 58x28x26 mm nebo vlastní rozměry balení

• Pro náročné aplikace jsou k dispozici vyšší verze izolace

Pro vlastní požadavky kontaktujte náš prodejní tým s vašimi specifikacemi.

Datový list a zkušební zpráva-1064nm vysoce výkonný optický izolátor

Každá jednotka je dodávána s komplexní zkušební zprávou dokumentující naměřené parametry výkonu. Datasheet soubor PDF obsahuje podrobné specifikace.

• Individuální zkušební protokol je součástí každé jednotky

Datový list

Podmínky nabídky a platby

Podmínky nabídky

• EXW

• DAP

• FOB

• Další podmínky: Kontaktujte nás a proberte to.

Platební podmínky

• PayPal: Rychlé a bezpečné platby za vzorky a malé objednávky

• T/T (bankovní převod): Standardní platební metoda pro běžné výrobní objednávky

• Alibaba Trade Assurance: Bezpečná ochrana objednávek pro online transakce se zárukou kupujícího

• Kreditní karta: PayPal a Alibaba jsou k dispozici

• Flexibilní platební podmínky: Vyjednávání

Dodací lhůta

• Standardní výroba: ~10–15 pracovních dnů

• Vlastní konfigurace: 15–20 pracovních dnů

• Množstevní objednávky: Kontaktujte nás ohledně plánu výroby

• Mezinárodní doprava: ~3–5 pracovních dnů (DHL/UPS/FedEx express)

• Urychlená služba: K dispozici na vyžádání

Provozní poznámky a manipulace-1064nm vysoce výkonný optický izolátor

ESD ochrana

Zatímco optické izolátory jsou pasivní zařízení, k udržení výkonu a spolehlivosti je vyžadována správná manipulace.

• Pracujte na čistém a bezprašném povrchu

• Nedotýkejte se přímo koncových ploch vláken

• Když konektory nepoužíváte, mějte na nich protiprachové krytky

• Při manipulaci a instalaci používejte správnou ESD ochranu

• Zacházejte opatrně, abyste nepoškodili vláknité výplety

Manipulace s vlákny

• Vyhněte se nadměrnému ohýbání vlákna

• Netahejte ani nekruťte kabely vláken

• Před připojením očistěte konektory vláken pomocí vhodných čisticích nástrojů

• Když konektor nepoužíváte, vždy používejte protiprachové krytky

• Před použitím zkontrolujte konec vlákna, zda není poškozený

• Nepřekračujte maximální zatížení v tahu (5N)

Úvahy o manipulaci s energií

• Zajistěte, aby příkon nepřekračoval jmenovité maximum

• Používejte správné monitorování napájení, abyste předešli přetížení

• Umožněte správný odvod tepla při vysokých úrovních výkonu

• Namontujte na chladič pro nepřetržitý provoz s vysokým výkonem

Instalace a montáž

• Připevněte izolátor bezpečně pomocí 4 montážních otvorů

• Zajistěte správné zarovnání, abyste minimalizovali další ztráty

• Ponechte dostatečný prostor pro poloměr ohybu vlákna

• Pro zajištění spolehlivosti pracujte ve stanoveném teplotním rozsahu

• Vyhněte se mechanickému namáhání vláken

• Zajistěte správnou orientaci portu pro správný směr signálu

• Před instalací ověřte směr vpřed/vzad

Zajištění kvality

Box Optronics se zavázal poskytovat vysoce kvalitní optické komponenty se spolehlivým výkonem. Všechny naše vysoce výkonné optické izolátory procházejí před odesláním přísným testováním a kontrolou kvality.

Záruka

• 12měsíční omezená záruka od data odeslání

• Záruka se vztahuje na vady materiálu a zpracování

• Bezplatná oprava nebo výměna vadných jednotek v rámci záruky

• Záruka se nevztahuje na poškození způsobené nesprávným použitím, nesprávným zacházením nebo neoprávněnou úpravou
