Vláknový zesilovač dopovaný ytterbiem

Obsah

1. Představení ytterbiem dopovaného vláknového zesilovače

2. Technické specifikace

3. Vlastnosti produktu

4. Typické aplikace

5. Podrobnosti o produktu

6. Průvodce bezpečným provozem

7. Informace pro objednání

8. Datasheet a testsheet

9. Podmínky nabídky a platby

10. Dodací lhůta

11. Provozní poznámky a údržba

12. Zajištění kvality a poprodejní servis

Úvod k produktu-Vláknový zesilovač dopovaný ytterbiem

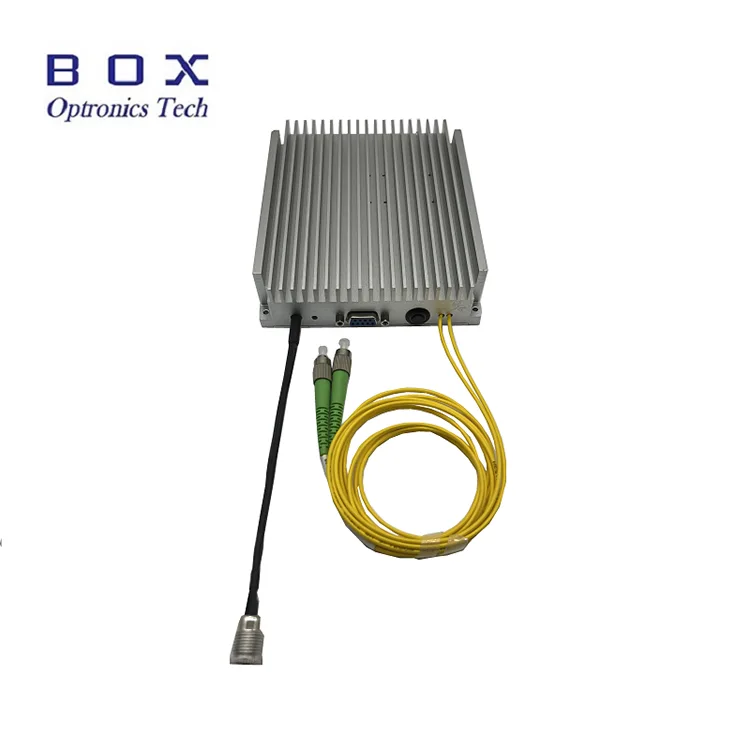

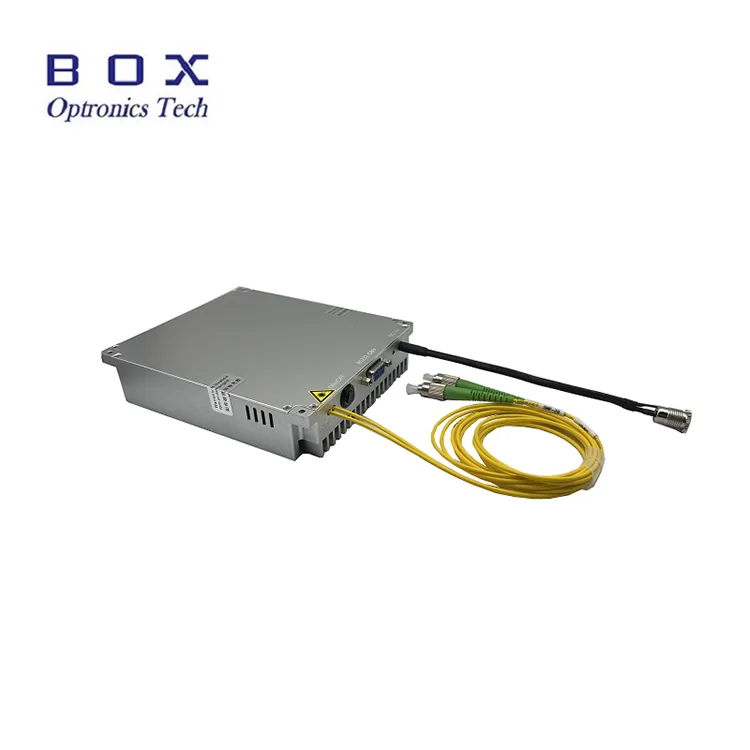

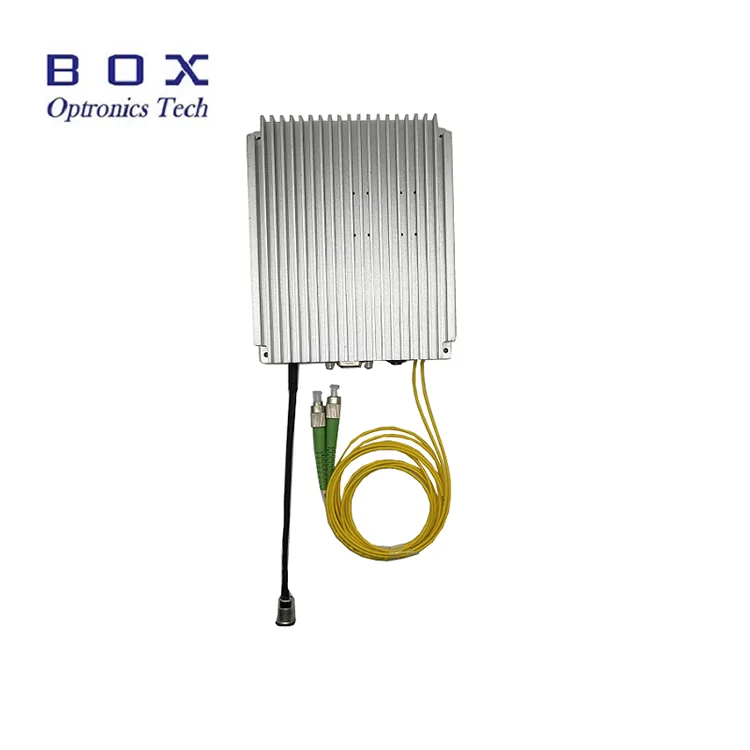

Zesilovač vláken dotovaných ytterbiem (YDFA) používá laser s polovodičovým čerpadlem k buzení vlákna s přídavkem ytterbia, což poskytuje účinné optické zesílení v rozsahu vlnových délek 1030–1080 nm. Zesilovač nabízí volitelný a plynule nastavitelný saturovaný výstupní výkon při 17/20/23/25/26/27/30/33/37/40 dBm s vysokým ziskem, nízkým šumem a stabilním výstupním výkonem.

YDFA je k dispozici v konfiguracích stolních i kompaktních modulů a podporuje ovládání na předním panelu, sériovou komunikaci a provoz PC softwaru, díky čemuž je vhodný pro aplikace, jako je 1064nm laserové zesílení ve vědeckém výzkumu, průmyslové laserové systémy, aplikace vláknového laseru a přesné optické měřicí systémy.

Specifikace produktu - Zesilovač vláken dopovaný ytterbiem

Vlastnosti produktu - Vláknový zesilovač dopovaný ytterbiem

● Široký rozsah vlnových délek;

● Vysoký výstupní výkon až 40 dBm;

● Nízká hlučnost;

● Hi1060 nebo PM980 volitelné.

Aplikace produktu - Vláknový zesilovač dopovaný ytterbiem

● Nelineární optika; l

● Mikrovlnná fotonika;

● Koherentní systémy LiDAR.

Podrobnosti o produktu-Vláknový zesilovač dopovaný ytterbiem

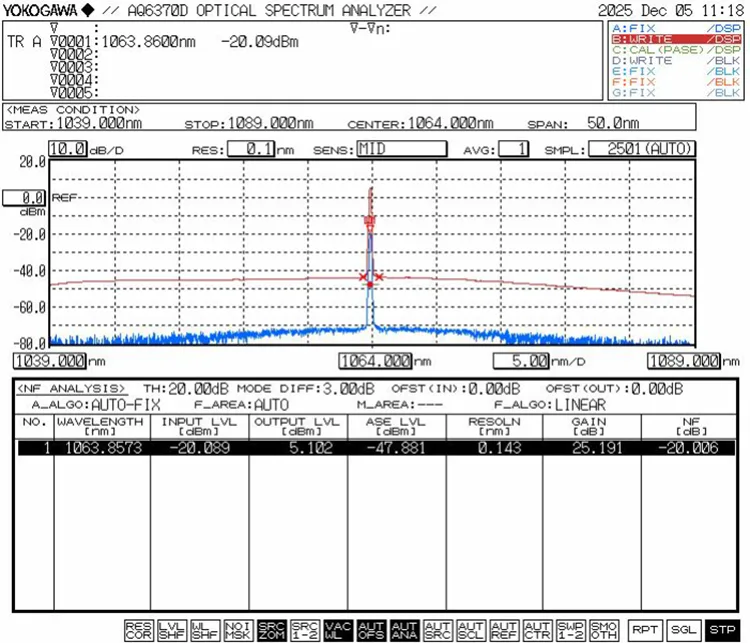

● Optické spektrum zesíleného signálu 1064nm, vstupní výkon 0dBm, 3A

● Nestabilita napájení@výstupní výkon 27dBm, 0dBm vstup 1064nm, režim APC

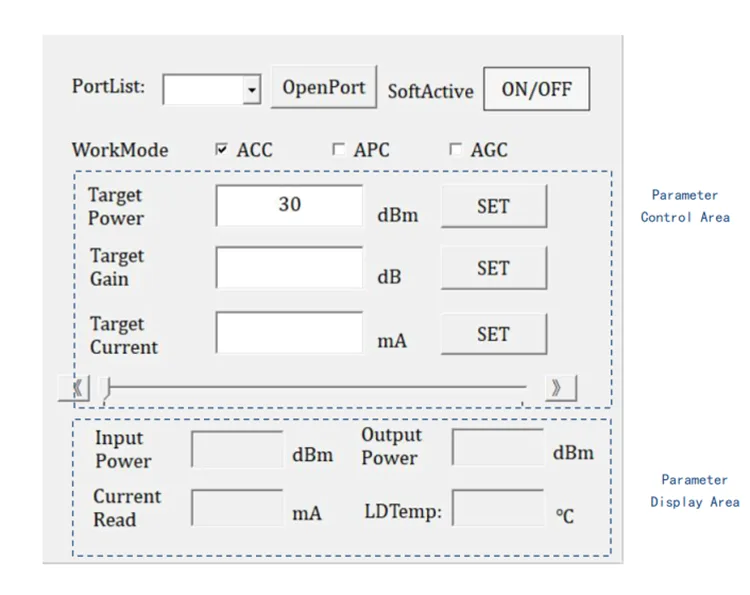

● Rozhraní softwaru pro ovládání PC

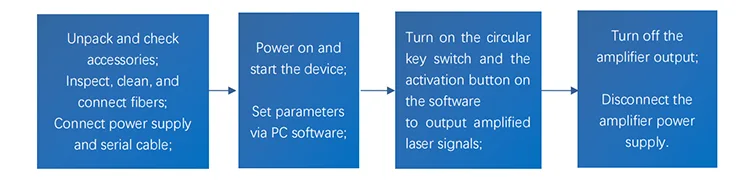

Operation Steps-Ytterbium-dopted Fiber Amplifier

Krok 1. Vybalení a montáž: Před montáží zkontrolujte, zda je veškeré příslušenství kompletní, včetně napájecího kabelu nebo napájecího adaptéru, propojek vláken, návodu k obsluze, zkušebního protokolu atd.

Připojte napájecí zdroj: Stolní zesilovače lze přímo připojit ke střídavému napájení; modulární zesilovače by měly být připojeny ke stejnosměrnému spínanému napájecímu zdroji nebo regulovanému napájecímu zdroji, který splňuje jejich požadavky na napájení.

Ke kontrole a čištění koncového čela optického konektoru používejte speciální vybavení a nástroje (kontrolér čela vlákna, souprava na čištění konektoru vlákna). Teprve až bude zcela čistý, připojte pomocí vláknových propojek zdroj signálního světla ke vstupnímu portu zesilovače.

Krok 2. Zapněte napájení zesilovače, v softwaru PC vyberte pracovní režim a nastavte parametry jako výstupní výkon nebo proud čerpadla.

Poznámka: Při každém zapnutí modulu zesilovače jsou pracovní režim (APC/ACC) a pracovní proud nebo výstupní výkon zesilovače nastavením parametrů od posledního použití. Je-li potřeba nastavení, lze jej upravit pomocí PC softwaru. Zesilovač je standardně z výroby nastaven na minimální pracovní proud a minimální výstupní výkon.

Krok 3. Stiskněte aktivační klíčový spínač (ACT) na modulu a klikněte na soft aktivační spínač (SOFTACTIVE) v PC softwaru. V tomto okamžiku se začne laserový signál zesilovat a vystupovat. Během experimentu lze podle potřeby včas upravit pracovní režim a výstupní výkon.

Poznámka: Když je zesilovač ve stavu vyzařování světla (aktivační spínač je zapnutý), je přísně zakázáno zapojovat, odpojovat nebo připojovat propojky pro vlákna; v opačném případě je pravděpodobné, že dojde k poškození koncového čela konektoru propojky vláken a samotného zesilovače, což povede k poruchám.

Setp4. Po použití vypněte spínač aktivačního klíče (ACT), abyste odpojili výstup zesilovače, vypněte napájení a odpojte připojení vlákna.

Informace pro objednání-Vláknový zesilovač dopovaný ytterbiem

např.: YDFA-27-PM-M

(Informace pro objednávku: Vláknový zesilovač dopovaný ytterbiem, výstupní výkon 27 dBm, s vláknem PM980, modulový balíček).

Datový list a zkušební list - Vláknový zesilovač dopovaný ytterbiem

Datový list

Testsheet

Podmínky nabídky a platby - Fiber Amplifier dopovaný Ytterbiem

● Podmínky nabídky

(1) EXW:

Pokud máte účet DHL/UPS/FedEx, Box Optronics doporučuje používat EXW. Odesíláme přes váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Pokud nemáte účet, zaplaťte prosím náklady na dopravu za produkty předem.

(3) Jiné

● Platební podmínky

PayPal a T/T jsou k dispozici.

Zesilovač vláken dopovaný ytterbiem

Výroba: 10-15 pracovních dnů. (Pokud jsou nějaké skladem, bude odesláno rychleji.)

Mezinárodní logistika: 3-5 pracovních dnů.

Provozní poznámky a údržba - Vláknový zesilovač dopovaný ytterbiem

● Zesilovač by měl pracovat v rámci jmenovité vlnové délky optického signálu a rozsahu výkonu. Nevkládejte optické signály mimo specifikovaný rozsah. Konkrétní parametry najdete ve zprávě o testu produktu.

● Před spuštěním se ujistěte, že jsou vypnuty hlavní vypínač a klíčový vypínač a poté připojte zdroj napájení. Při vypínání nejprve vypněte klíčový vypínač a po zhasnutí indikátoru výstupu odpojte napájení. Neodpojujte přímo napájení, když zesilovač pracuje.

● Nedoporučuje se časté zapojování/odpojování vstupních a výstupních vláknových konektorů, protože může způsobit kontaminaci prachem, zvýšenou ztrátu při vložení nebo spálení koncového čela vláknového konektoru.

● FC/APC konektor na hlavním výstupním portu slouží pouze pro testování napájení; je přísně zakázáno jej připojovat k jiným optickým konektorům. Pokud je třeba výstupní vlákno připojit k jiným vláknům, doporučuje se tavné spojování pomocí tavného spojovače vláken.

● Chraňte zařízení před vlhkostí, prachem a korozí; uložte jej na suchém místě.

Zajištění kvality a poprodejní servis - Vláknový zesilovač dopovaný ytterbiem

● Záruční doba:

Bezplatná oprava nebo výměna za vady nezpůsobené člověkem do 1 roku od nákupu. Placené servisní služby dostupné po 1 roce.

● Výjimky z bezplatné záruky:

Během bezplatné záruční doby budou poskytovány bezplatné opravy nebo náhradní služby pro závady způsobené problémy s kvalitou produktu. Společnost Box Optronics si však vyhrazuje právo odmítnout bezplatné opravy v následujících případech během záruční doby:

(1) Škody způsobené přírodními faktory (např. blesk, prach) nebo vlivy prostředí.

(2) Poruchy v důsledku nesprávné obsluhy uživatelem.

(3) Zjevné fyzické poškození způsobené lidskou chybou.

(4) Neoprávněná demontáž, úprava nebo oprava.

(5) Změněné nebo neúplné záruční štítky na krytu.

(6) Poškození nebo ztráta během přepravy.
