Přehled produktu – Optický měřič výkonu

Optický měřič výkonu společnosti Box Optronics je vysoce výkonný optoelektronický měřicí přístroj navržený pro přesnou detekci a analýzu optického výkonu. Naše měřiče výkonu, postavené na vysoce kvalitních křemíkových (Si) a indium-gallium arsenidových (InGaAs) fotodiodových detektorech, poskytují přesná a spolehlivá měření v ultrafialovém, viditelném, blízkém infračerveném a středním infračerveném spektrálním rozsahu.

Série zahrnuje jak stolní vícekanálové modely (PM-MC-4-B5) pro laboratorní a výrobní testování, tak kompaktní ruční jednokanálové modely (PM-SC-1-HD) pro testování v terénu a kalibraci na místě. Všechny jednotky jsou vybaveny intuitivním rozhraním dotykové obrazovky, statistickou analýzou v reálném čase (aktuální, min., max., průměr, špička-špička, standardní odchylka) a připojením USB pro sběr a analýzu dat na PC. Díky vyměnitelným detekčním hlavicím podporujícím různá pásma vlnových délek a výkonových rozsahů, volitelným návrhům integrujících koulí pro jednotný sběr paprsků a flexibilnímu příslušenství pro spojování vláken (adaptér s holým vláknem a adaptér FC vlákno) lze naše měřiče optického výkonu nakonfigurovat tak, aby splňovaly specifické požadavky.

Klíčové vlastnosti - Optický měřič výkonu

● Vysoké rozlišení měření: 0,001 dB pro přesné odečítání výkonu

● Široký rozsah výkonu: 1nW~10mW nebo 10uW~10W

● Pokrytí široké vlnové délky: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Více tvarových faktorů: K dispozici jsou konfigurace stolní (4kanálové) a ruční (1kanálové)

● Vestavěná statistická analýza výkonu: aktuální hodnota, minimum, maximum, průměr, špička-špička, standardní odchylka

● Nastavitelný interval vzorkování dat: 0,1s až 1s

● Intuitivní dotykové uživatelské rozhraní se zobrazením v reálném čase

● USB připojení s hostitelským softwarem pro záznam dat a grafickou analýzu

● Analogový napěťový výstup (0~2,5V) přes BNC/SMA

● Kompatibilní s příslušenstvím adaptéru pro holé vlákno (BFA) a adaptéru FC (FCA).

● Kompaktní, odolný design vhodný pro laboratorní i průmyslové prostředí

● Nejistota měření: ±5 %

Typické aplikace - Optický měřič výkonu

● Testování a charakterizace optických komponent (laserové diody, vlákna, zesilovače, izolátory)

● Ověření výkonu laseru a sledování stability

● Vyrovnání a měření ztrát systému optických vláken

● Výzkumné a vývojové laboratoře ve fotonice a optoelektronice

● Kontrola kvality a testování průmyslové laserové výrobní linky

● Kalibrace a ověření optického senzoru

● Testování telekomunikačních komponent (CWDM, DWDM, transceivery)

● Výukové a univerzitní optické laboratoře

● Servis v terénu a kalibrace zařízení na místě

Technické specifikace - Optický měřič výkonu

Specifikace detektoru (T=25°C)

Specifikace hostitelské jednotky

Specifikace příslušenství

Podrobnosti o produktu - Optický měřič výkonu

Co je měřič optického výkonu?

Optický měřič výkonu je přesný optoelektronický přístroj určený k měření výkonu optických signálů, typicky z laserů, světelných diod (LED) nebo optických přenosových systémů.

Skládá se ze dvou primárních součástí: kalibrované fotodiodové senzorové hlavy, která převádí příchozí optický výkon na elektrický proud, a zobrazovací/procesorové jednotky, která zesiluje, digitalizuje a zobrazuje naměřenou hodnotu výkonu v jednotkách, jako jsou watty (W), miliwatty (mW) nebo decibely vzhledem k 1 mW (dBm).

Optické měřiče výkonu jsou základními nástroji ve výzkumu fotoniky, optických komunikací, výroby laserů a kontroly kvality. Používají se pro charakterizaci laserového výstupu, měření útlumového vložení vlákna, měření výstupního výkonu a zisku optického zesilovače a ověřování rozpočtu napájení na úrovni systému.

Výběr materiálu detektoru (křemík pro viditelné/NIR, InGaAs pro NIR/SWIR) určuje rozsah vlnových délek a citlivost přístroje.

Přehled produktové řady

Box Optronics nabízí modulární platformu optických měřičů výkonu s výměnnými hlavicemi detektorů a dvěma možnostmi hostitelské jednotky, což zákazníkům umožňuje nakonfigurovat systém optimalizovaný pro jejich specifické požadavky na měření:

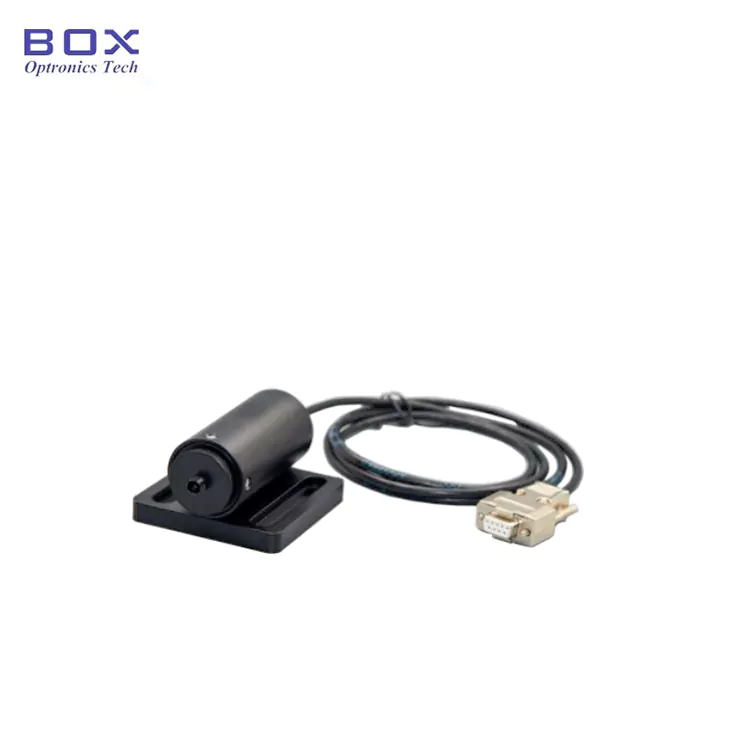

Detekční hlavy

• PMS-4011-2040: Silikonový fotodiodový detektor s integrační koulí, pokrývající 400~1100nm s rozsahem výkonu -20~+40dBm (10μW~10W). Ideální pro viditelné a blízké infračervené měření výkonu laseru.

• PMS-9016-6010: Fotodiodový detektor InGaAs (bez integrační koule), pokrývající 900~1650nm s rozšířeným rozsahem nízkého výkonu -60~+10dBm (1nW~10mW). Optimalizováno pro vysoce citlivá měření v telekomunikačním pásmu.

• PMS-9016-2043: Fotodiodový detektor InGaAs s integrační koulí, pokrývající 900~1650nm s širokým rozsahem výkonu -20~+43dBm (10μW~20W). Vhodné pro všeobecné testování telekomunikací a datových komunikací.

• PMS-1122-2040: InGaAs fotodiodový detektor s prodlouženou vlnovou délkou s integrační koulí, pokrývající 1100~2200nm s rozsahem výkonu -20~+40dBm (10μW~10W). Navrženo pro krátkovlnné infračervené (SWIR) aplikace.

Hostitelské jednotky

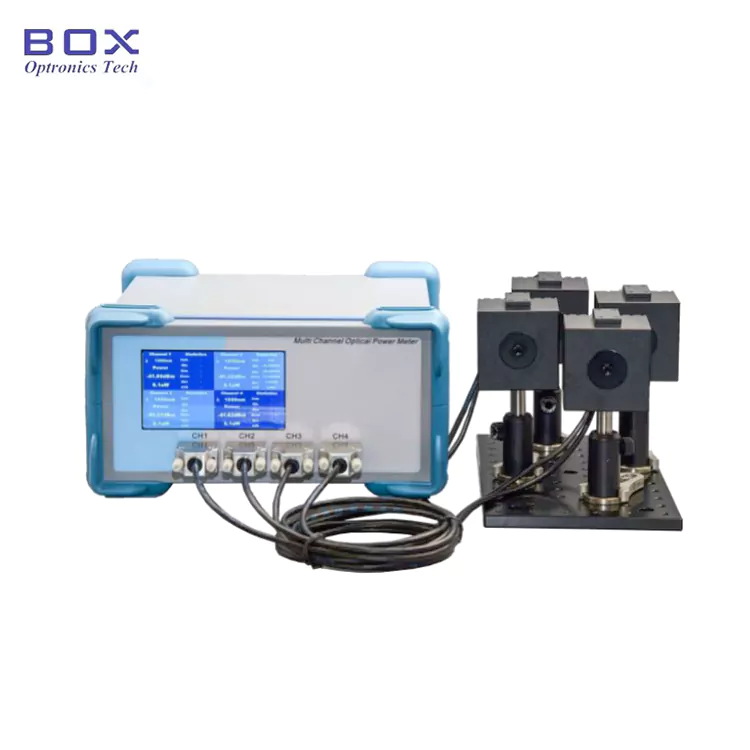

• PM-MC-4-B5 (Stolní vícekanálový): Čtyřkanálová stolní jednotka s velkým dotykovým displejem, která podporuje současné měření až čtyř kanálů detektoru. Ideální pro laboratorní nastavení, výrobní testovací stanice a aplikace vyžadující vícebodové monitorování.

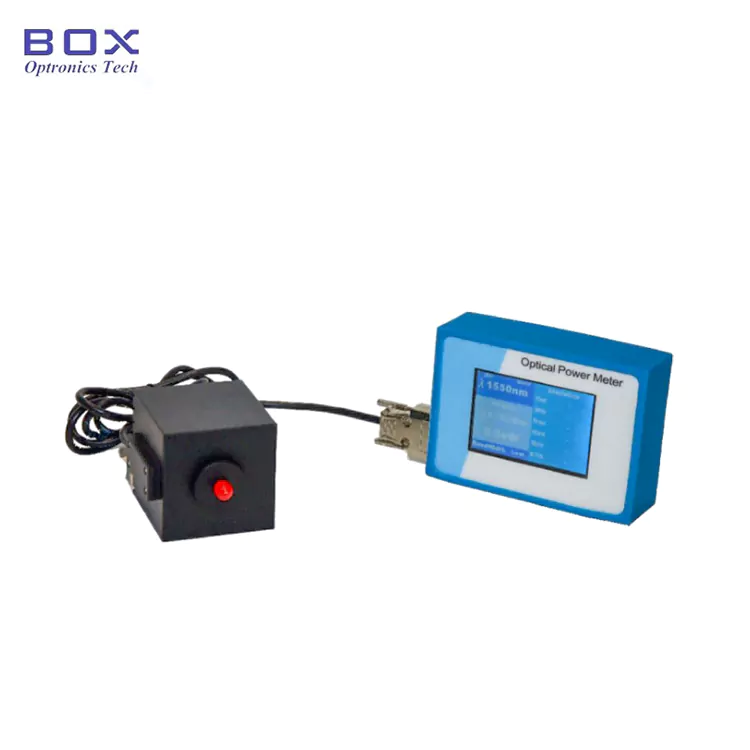

• PM-SC-1-HD (Handheld Single-Channel): Kompaktní jednokanálová ruční jednotka s rozhraním dotykové obrazovky, navržená pro přenositelnost a použití v terénu. Ideální pro kalibraci na místě, servis v terénu a mobilní testovací aplikace.

Informace pro objednání - Optický měřič výkonu

Modelová nomenklatura

Konvence pojmenování hostitelských jednotek

PM – XX – X – XX

Příklad: PM-MC-4-B5

Konvence pojmenování detektorů

PMS - XXXX - XXXX - XX

Příklad: PMS-9016-2040-FC

Datový list a softwarový optický měřič výkonu

Datový list

· Dálkové ovládání přes rozhraní USB. Odkaz na stažení softwaru pro PC je součástí nákupu.

Podmínky nabídky a platby

Podmínky nabídky

· EXW

· DAP

· FOB

· Další podmínky: Kontaktujte nás a prodiskutujte to.

Platební podmínky

· PayPal: Rychlá a bezpečná platba za vzorky a malé objednávky

· T/T (bankovní převod): Standardní platební metoda pro běžné výrobní objednávky

· Alibaba Trade Assurance: Bezpečná ochrana objednávek pro online transakce se zárukou kupujícího

· Kreditní karta: K dispozici prostřednictvím platforem PayPal a Alibaba

· Flexibilní platební podmínky: Vyjednávání

Dodací lhůta

· Standardní jednotky (modely na skladě): 3~5 pracovních dnů

· Standardní výroba: 10~15 pracovních dnů

· Množstevní objednávky: Kontaktujte nás ohledně plánu výroby

· Mezinárodní doprava:~5 pracovních dnů (DHL/UPS/FedEx express)

· Urychlená služba: K dispozici na vyžádání

Provozní poznámky a manipulace - Optický měřič výkonu

Bezpečnostní opatření

· Nikdy se nedívejte přímo do aktivního laserového paprsku nebo optického výstupního portu

· Vždy dodržujte příslušné laserové bezpečnostní protokoly a používejte vhodné laserové ochranné brýle

· Nepřekračujte maximální jmenovitý výkon používaného modelu detektoru

· Před čištěním nebo údržbou jednotky odpojte napájení

· Používejte pouze specifikovaný zdroj napájení, aby nedošlo k poškození nástroje

Péče a údržba detektoru

· Udržujte otvor detektoru čistý a bez prachu, oleje a nečistot

· Při čištění povrchu detektoru používejte čisté ubrousky nepouštějící vlákna a vhodný roztok na čištění optiky

· Pokud detektor nepoužíváte, vždy nasaďte ochranné krytky

· Nedotýkejte se aktivního povrchu detektoru prsty nebo nástroji

· Před vložením očistěte konektory vláken pomocí vhodných čisticích nástrojů

· Neupusťte detektor nebo jej nevystavujte mechanickým otřesům

· Když nepoužíváte, uchovávejte v čistém a suchém prostředí

· Pravidelná rekalibrace se doporučuje jednou ročně

Zajištění kvality

Box Optronics se zavázal poskytovat vysoce kvalitní optické testovací a měřicí přístroje se spolehlivým a konzistentním výkonem. Všechny naše optické měřiče výkonu procházejí před odesláním přísným testováním, kalibrací a postupy kontroly kvality.

Záruka

· 12měsíční omezená záruka od data dodání

· Záruka se vztahuje na vady materiálu a zpracování

· Bezplatná oprava nebo výměna vadných jednotek v rámci záruky

· Záruka se nevztahuje na poškození způsobené nesprávným použitím, nesprávným zacházením, neoprávněnou úpravou nebo běžným opotřebením spotřebních dílů
